Трансформаторная подстанция — электроустановка, предназначенная для приема, преобразования (повышения или понижения) напряжения в сети переменного тока и распределения электроэнергии в системах электроснабжения потребителей сельских, поселковых, городских, промышленных объектов.

ПКФ "Пересвет" реализовывает проекты трансформаторных подстанций любой сложности. Мы берем на себя весь комплекс работ: от индивидуального проектирования, производства корпуса и устройства фундамента, сборки и монтажа электротехнических устройств до пусконаладки и приемо-сдаточных испытаний.

Гарантируем абсолютное качество и безопасность оборудования. Готовые изделия полностью соответствуют действующим отраслевым требованиям и стандартам ГОСТ и ПУЭ.

Расчет цены трансформаторной подстанции зависит от множества элементов конструкции и технических потребностей объекта, для которого производится КТП. Наши инженеры составили Опросный лист для того, чтобы сразу понимать ключевые моменты и сократить время на выставление счета или коммерческого предложения. Чтобы узнать стоимость трансформаторной подстанции, просьба скачать Опросный лист, заполнить известные данные и выслать нам на эл. почту: info@peresvet.pro:

Опросный лист (скачать)

ПКФ "Пересвет" производит 2 основных вида КТП:

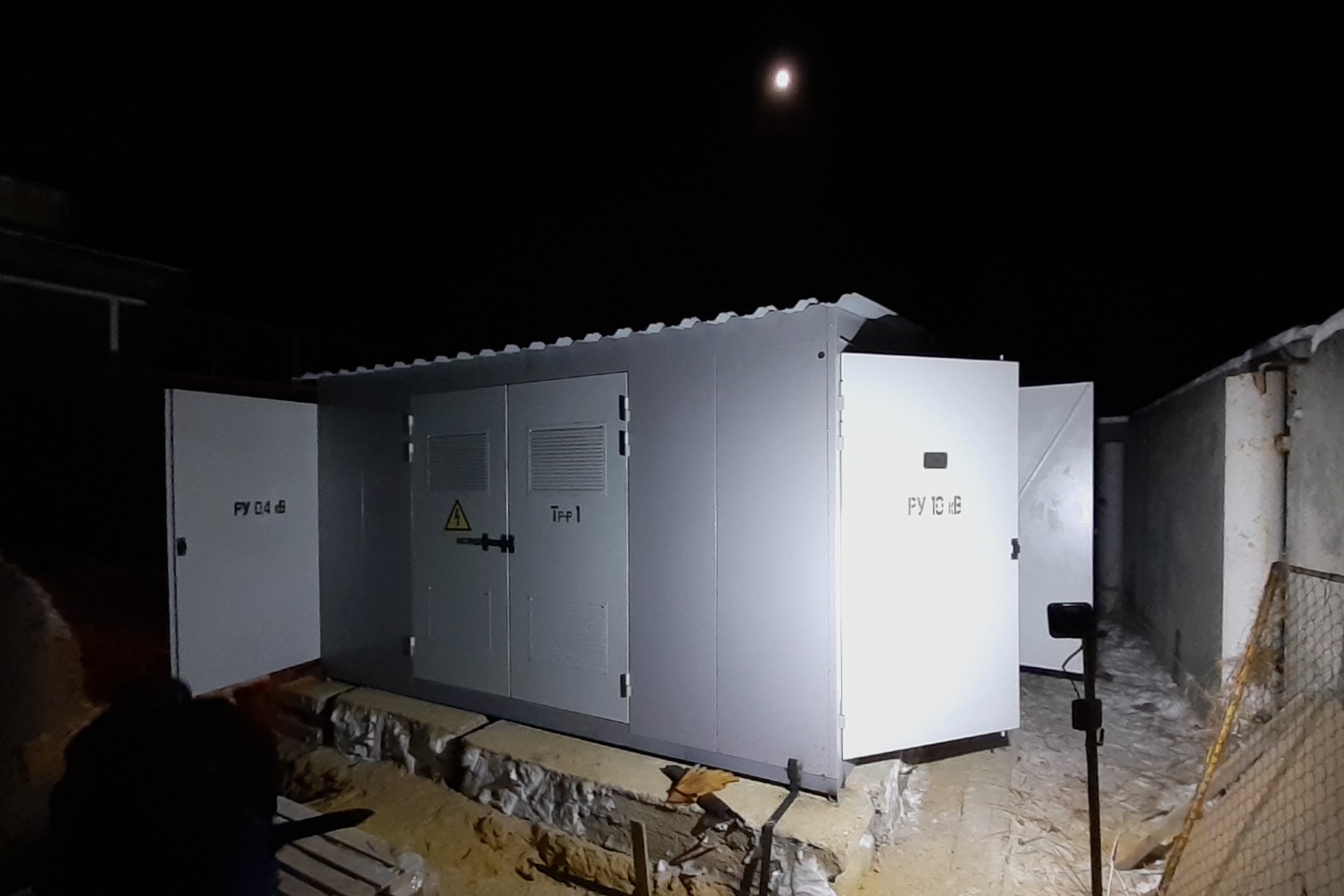

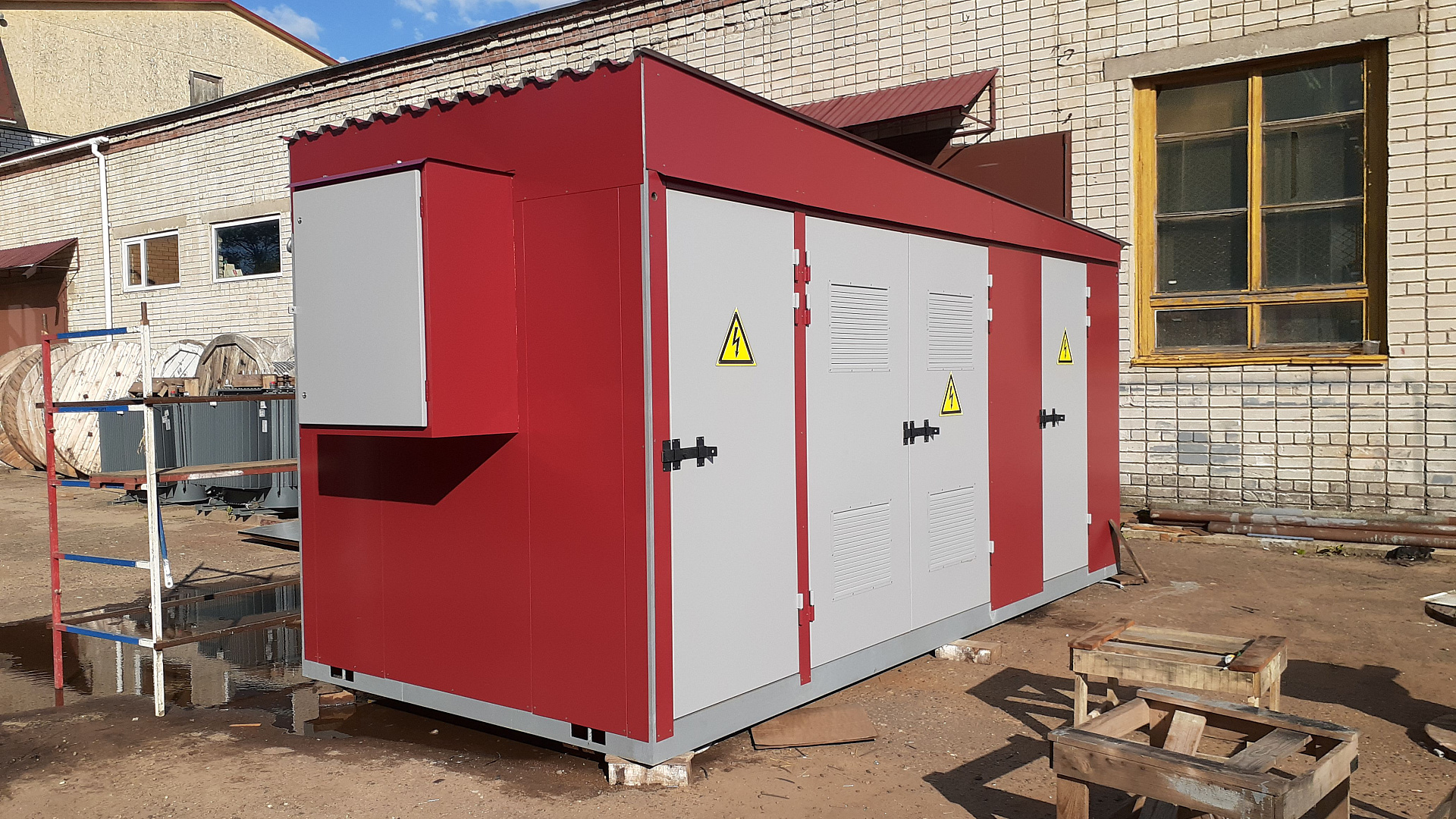

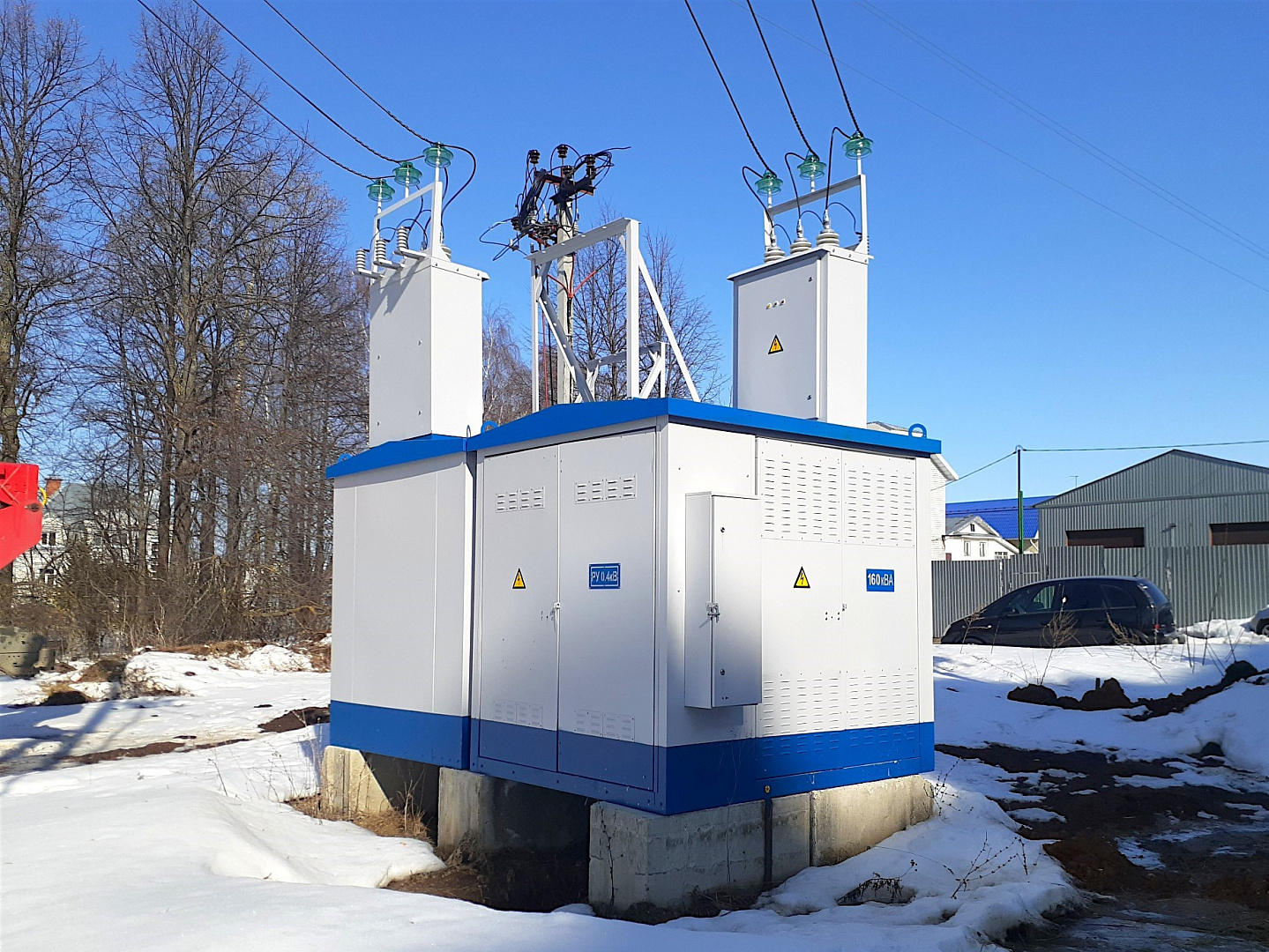

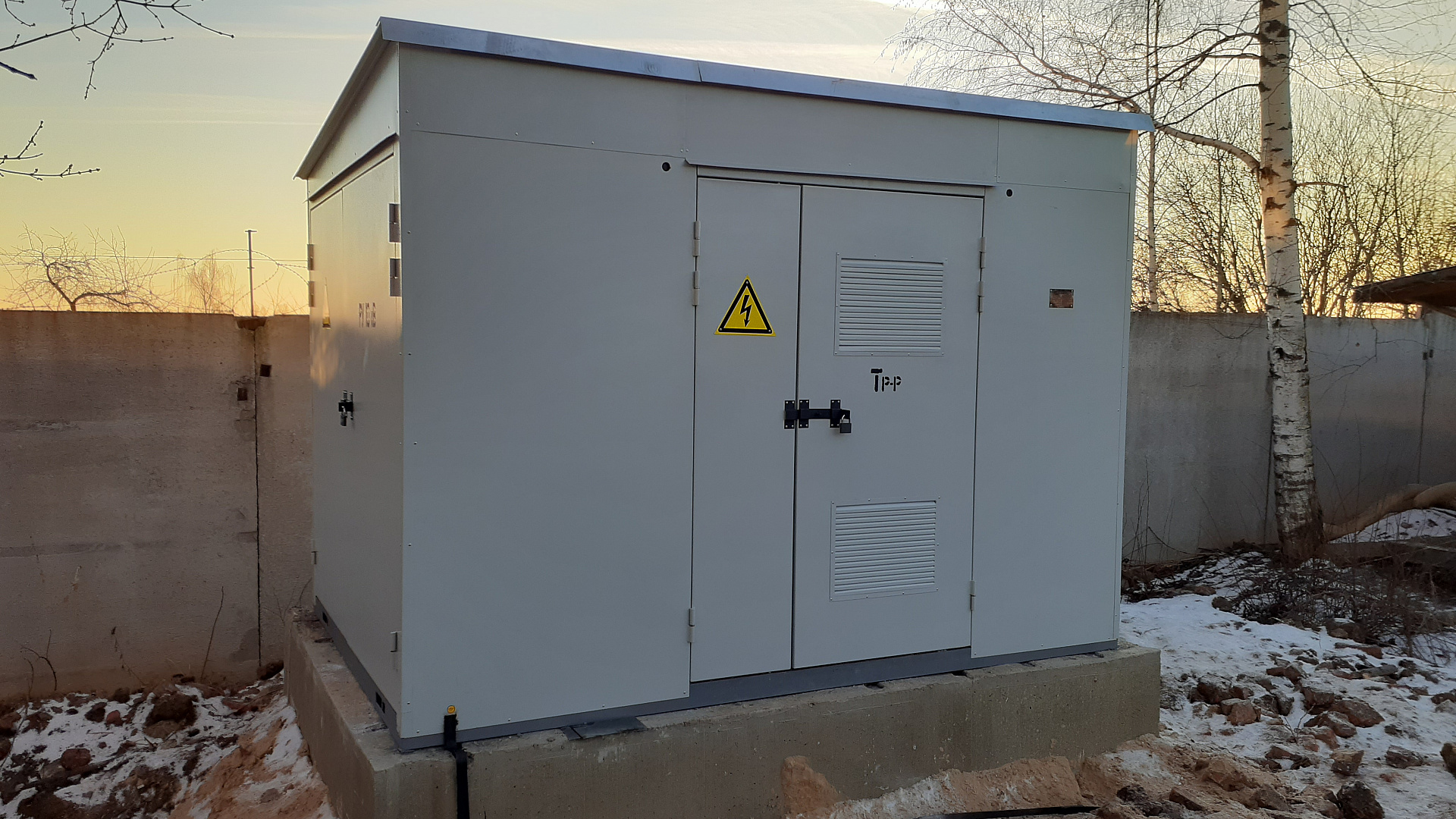

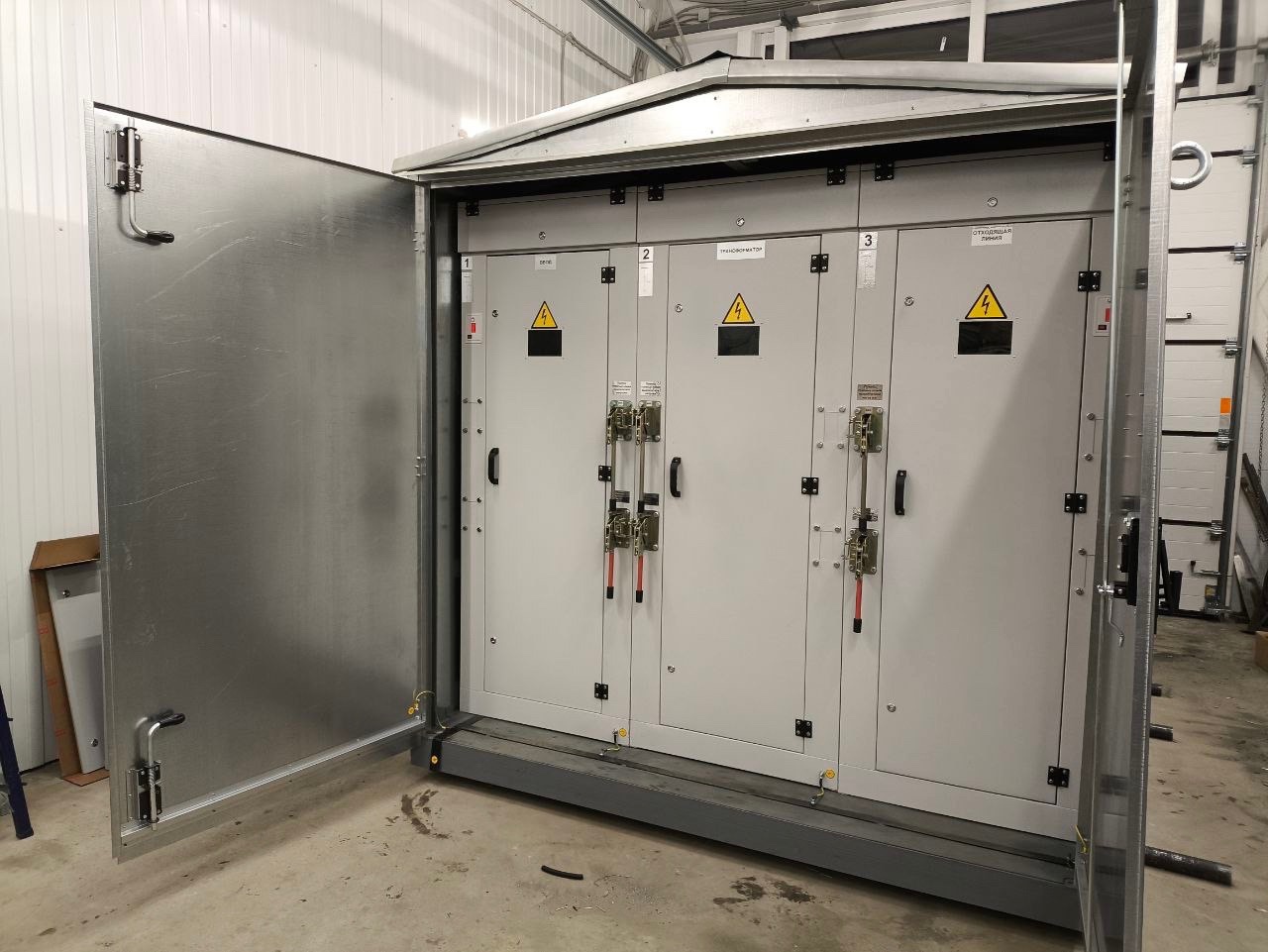

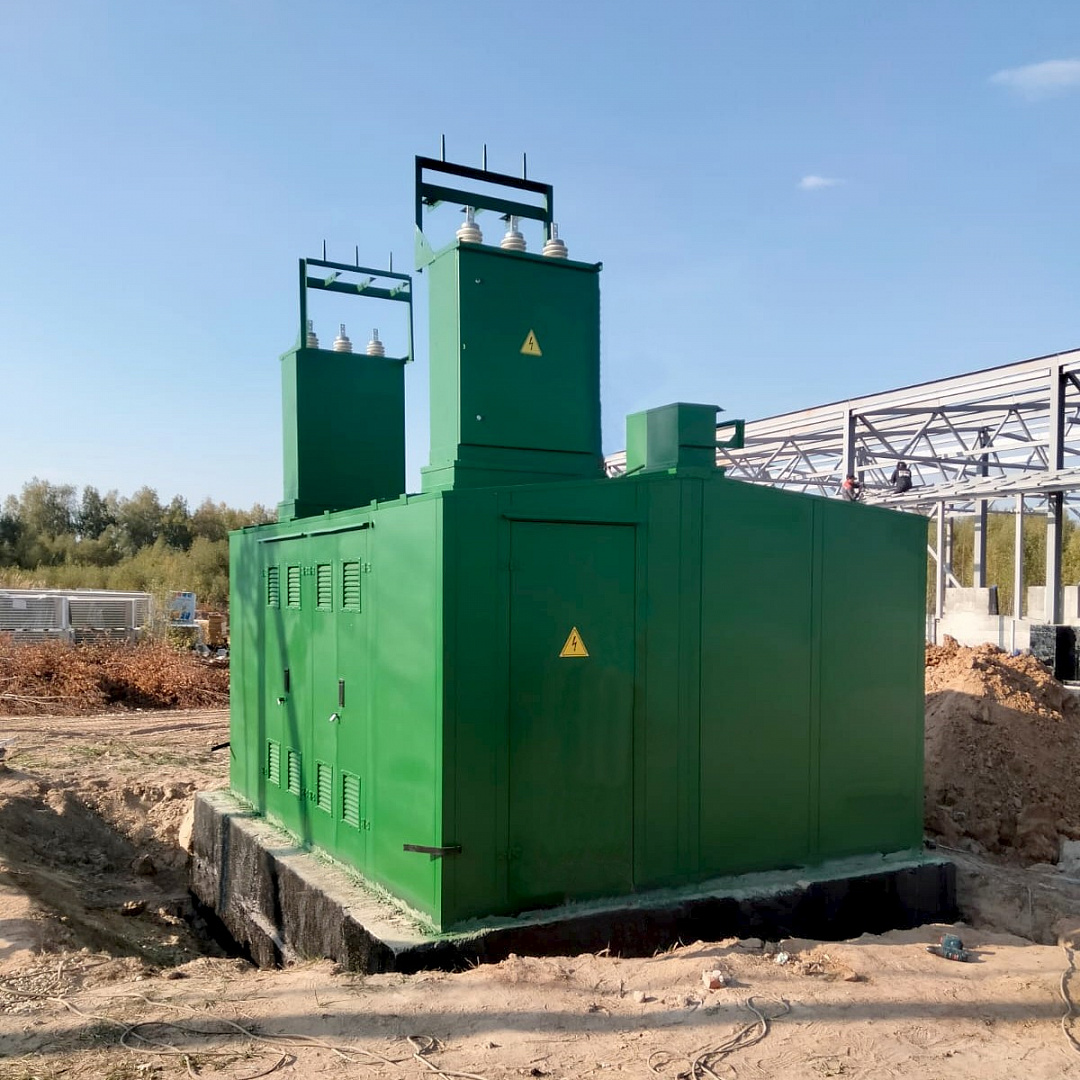

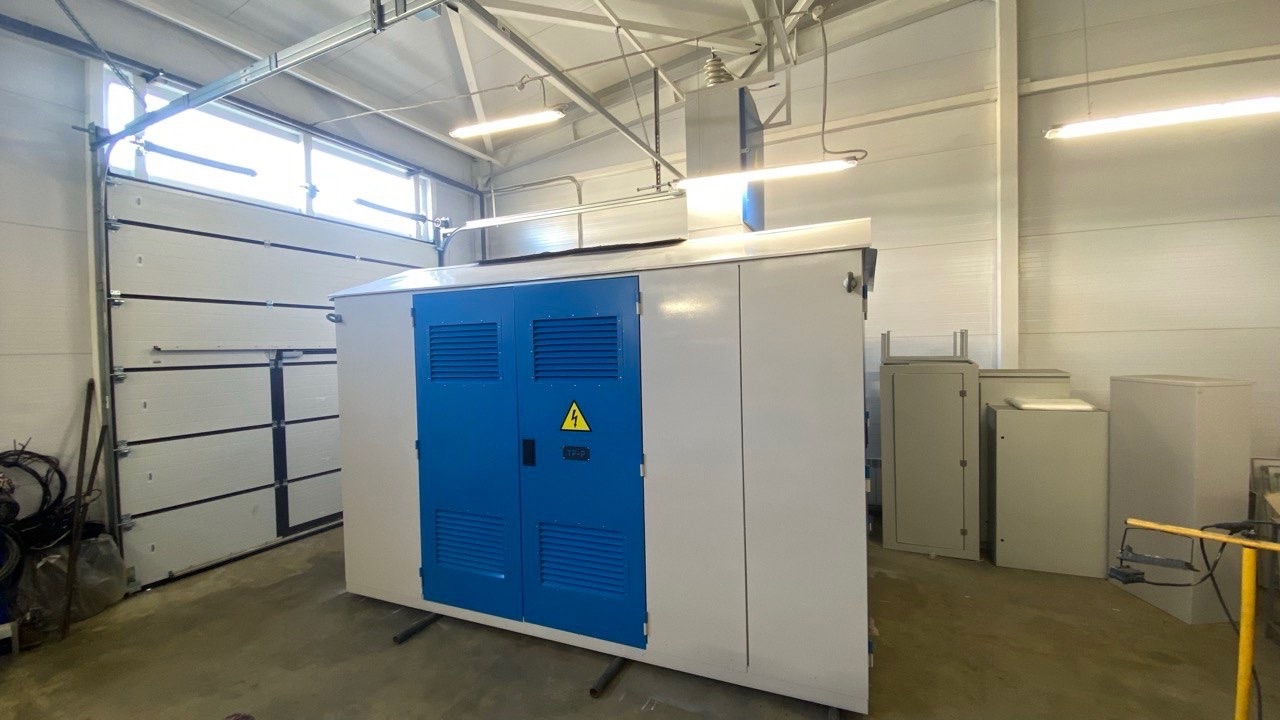

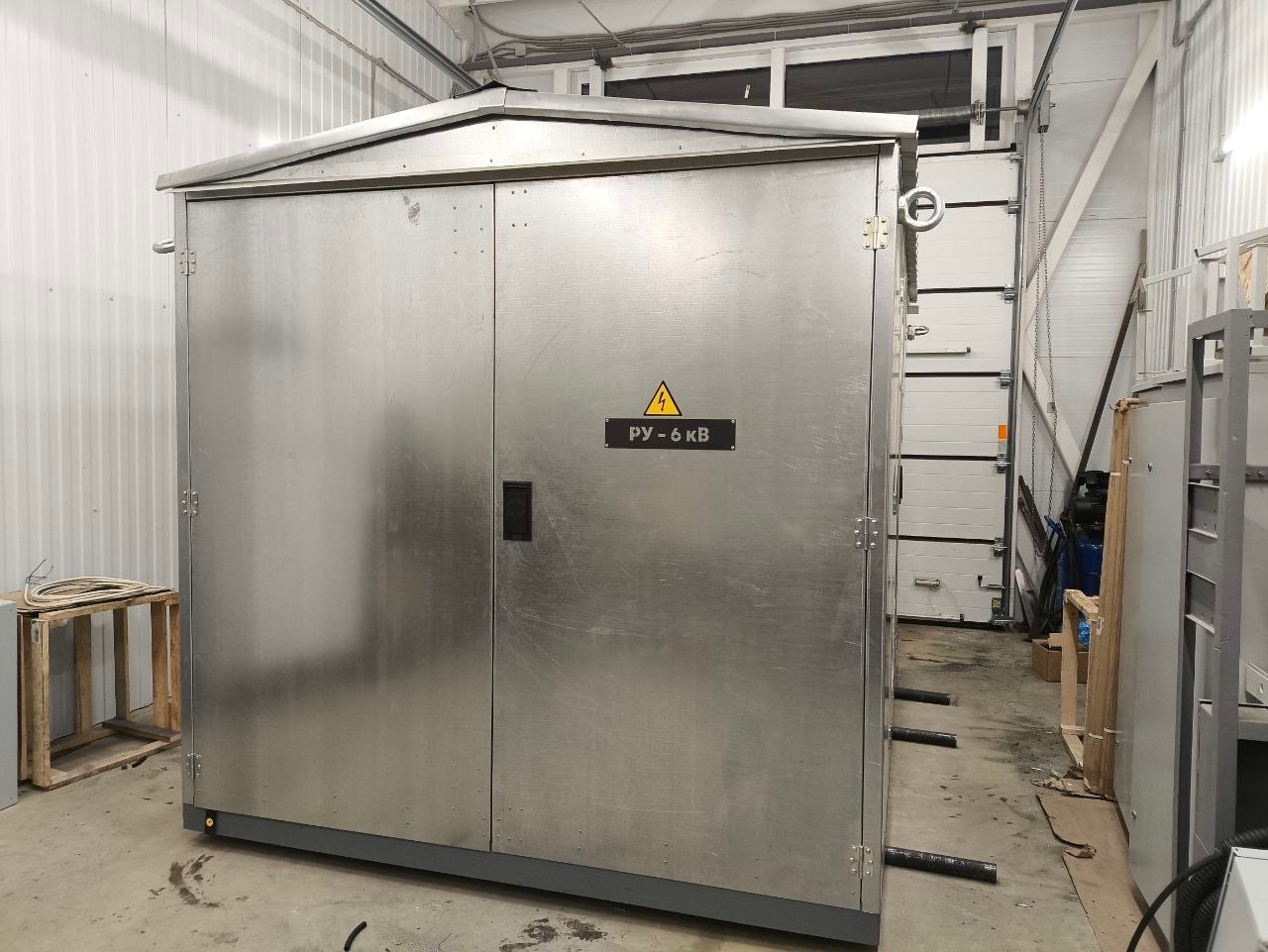

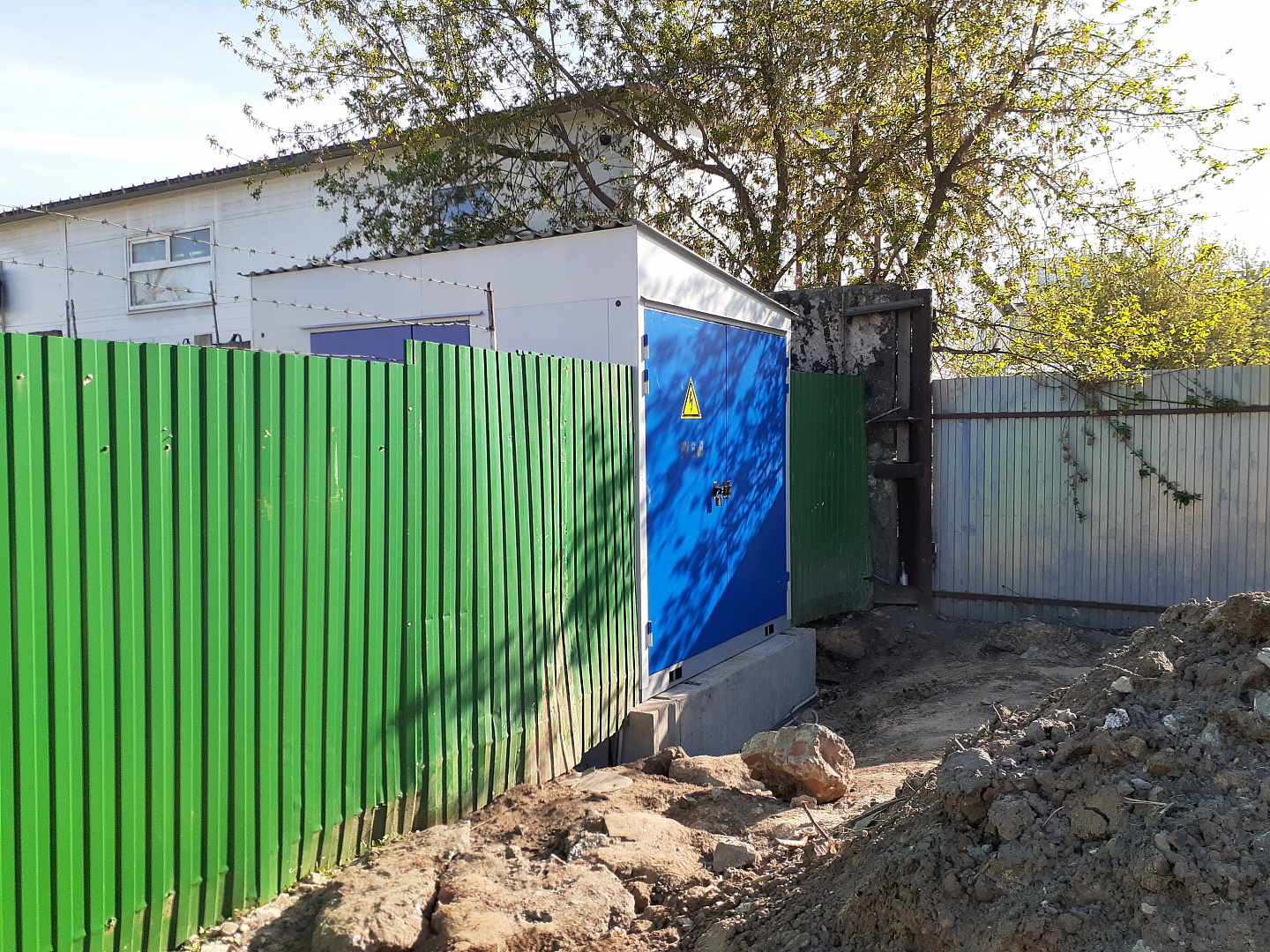

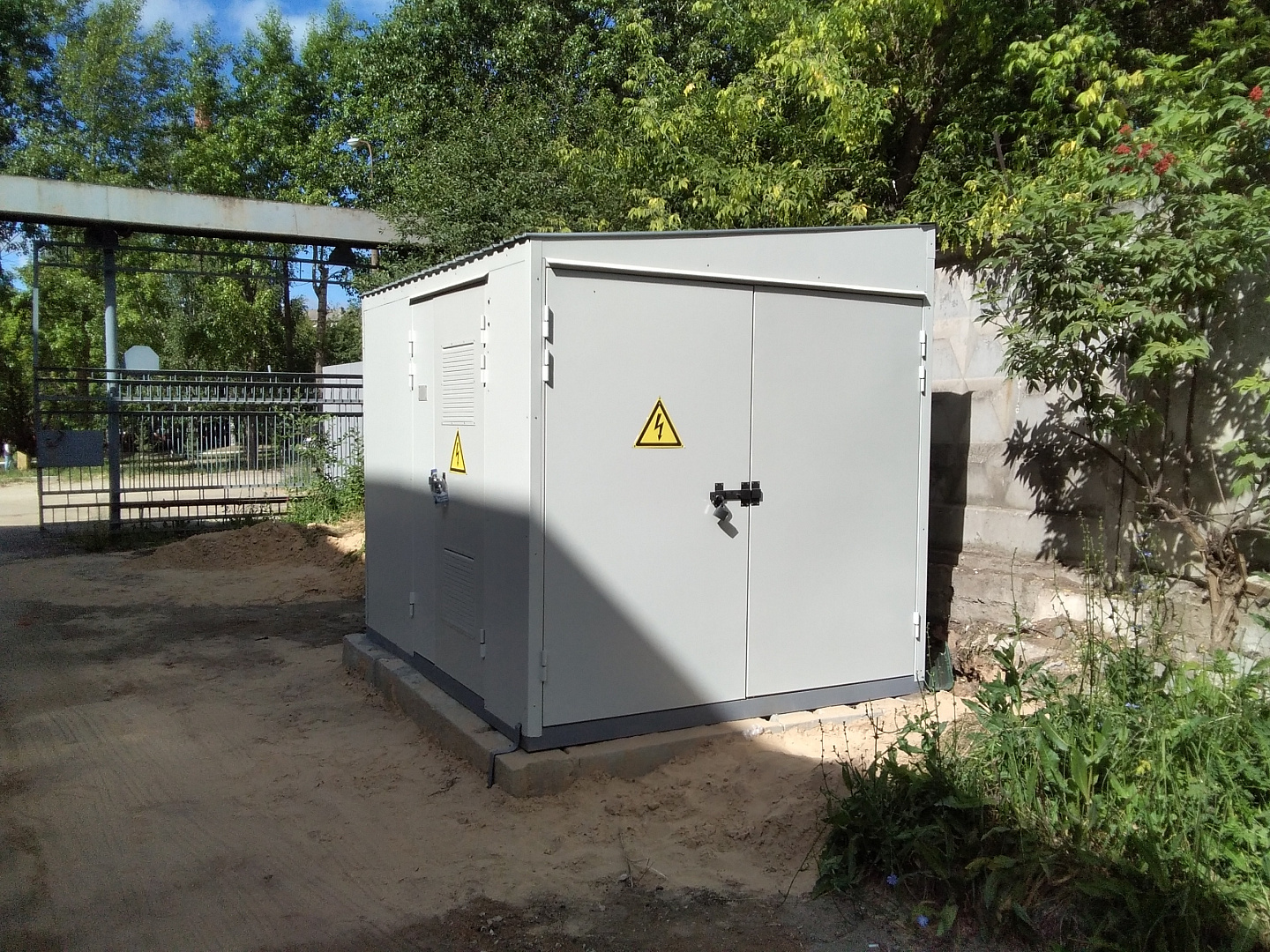

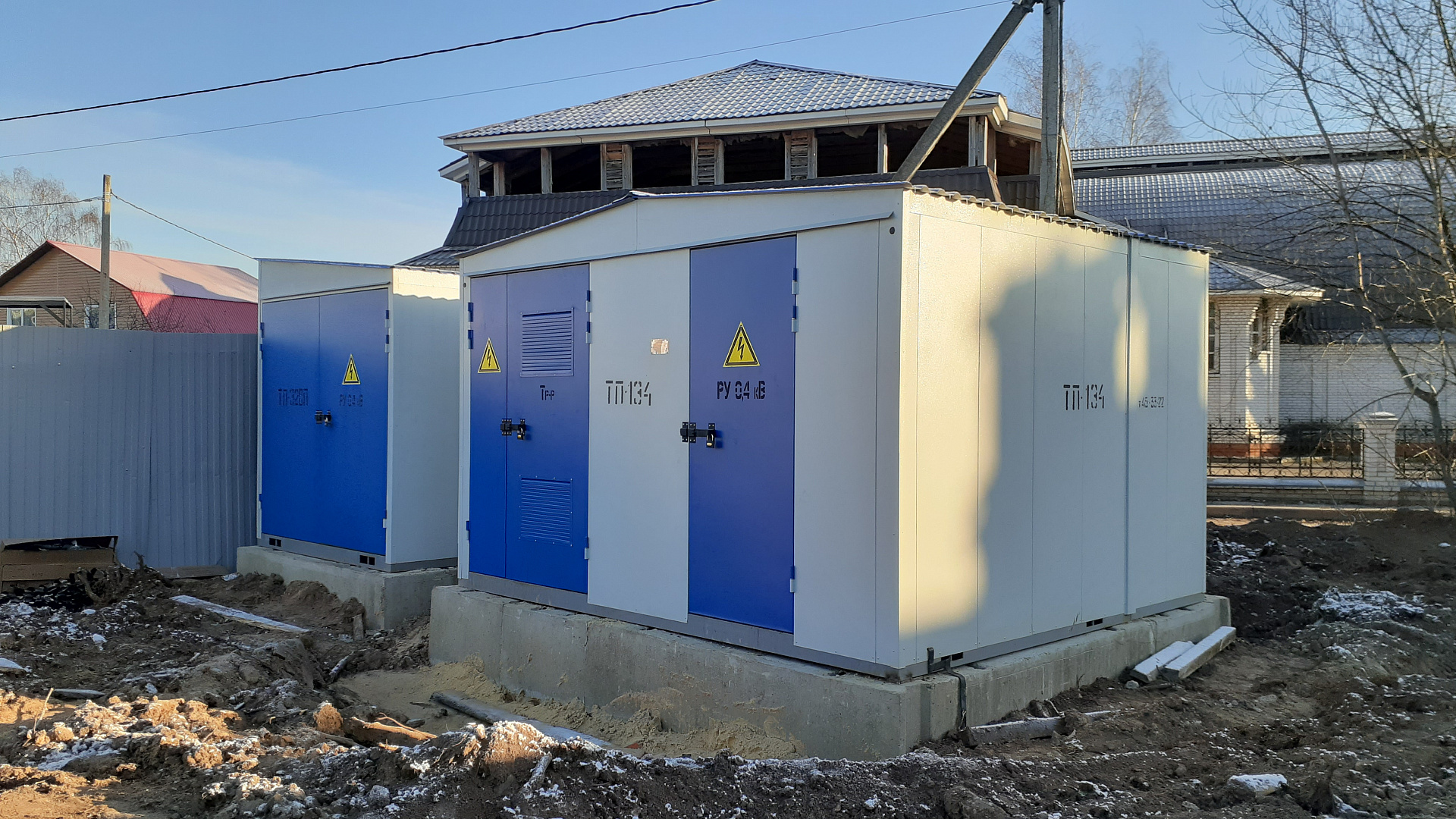

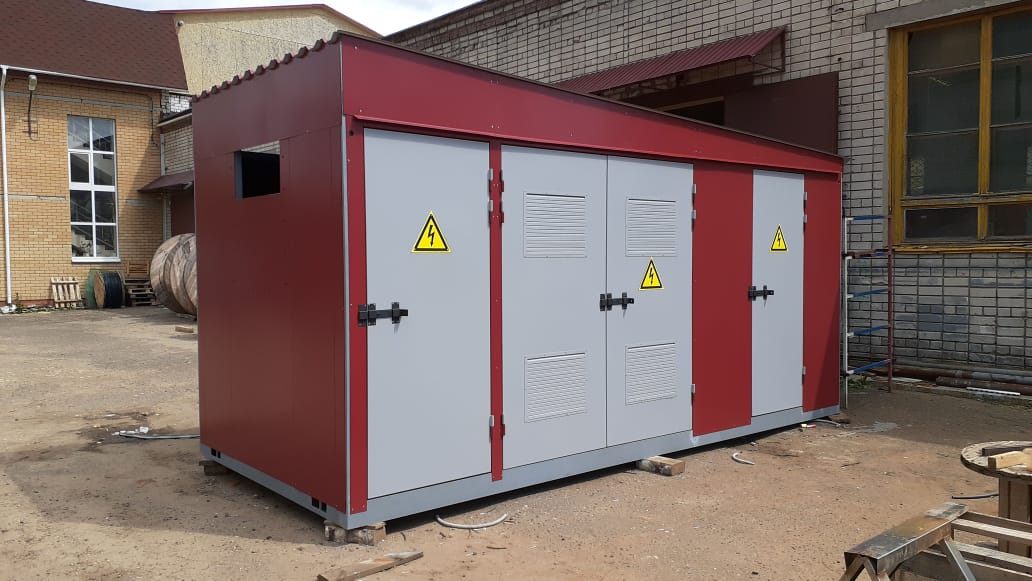

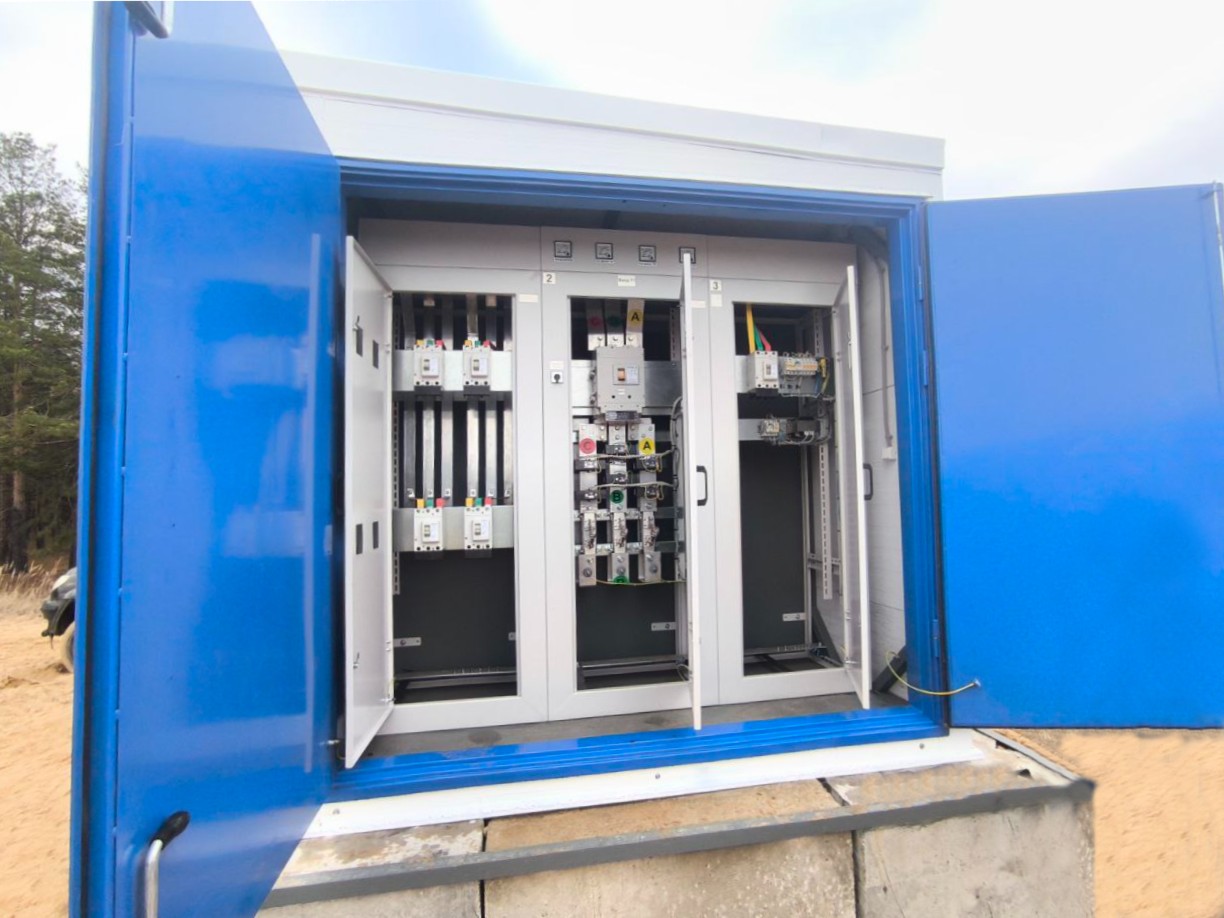

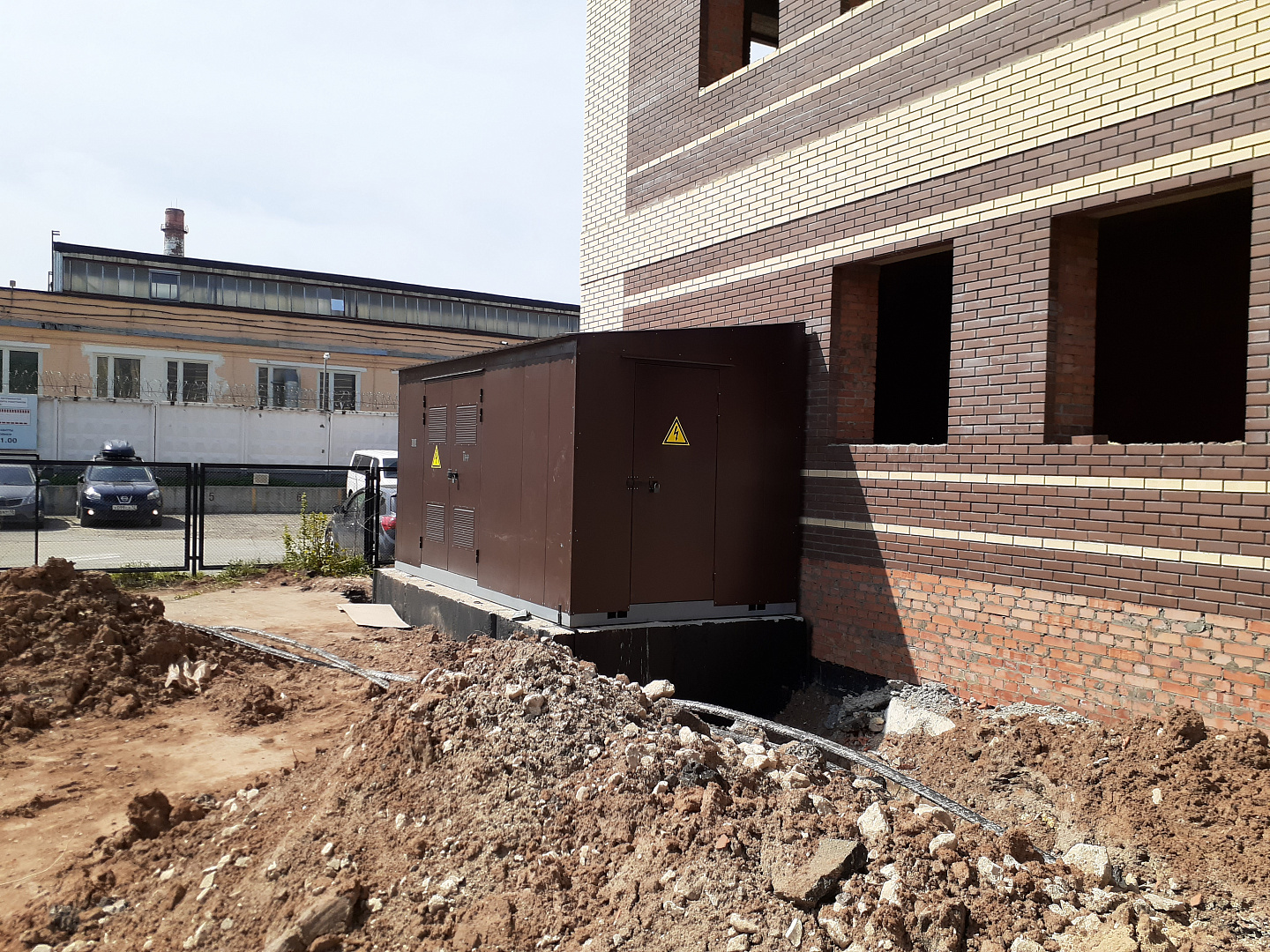

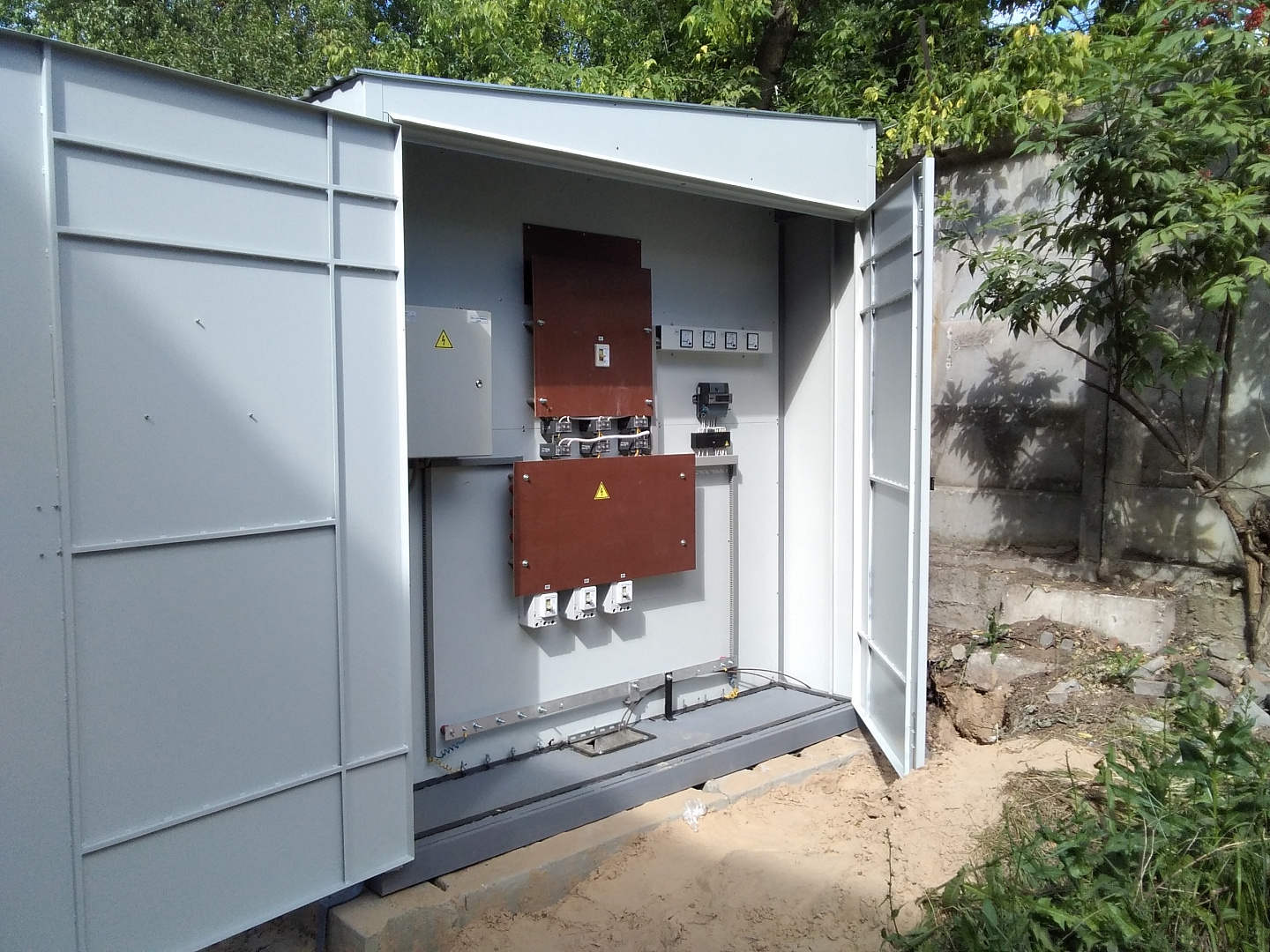

• Комплектная трансформаторная подстанция КТП киоскового типа - подстанция в комплекте, которая изготавливается и собирается на производстве, поставляется на объект полностью собранной, в корпусе, а устанавливается непосредственно на месте, в специальном помещении или на улице на фундамент. Мощность: до 1600 кВА.

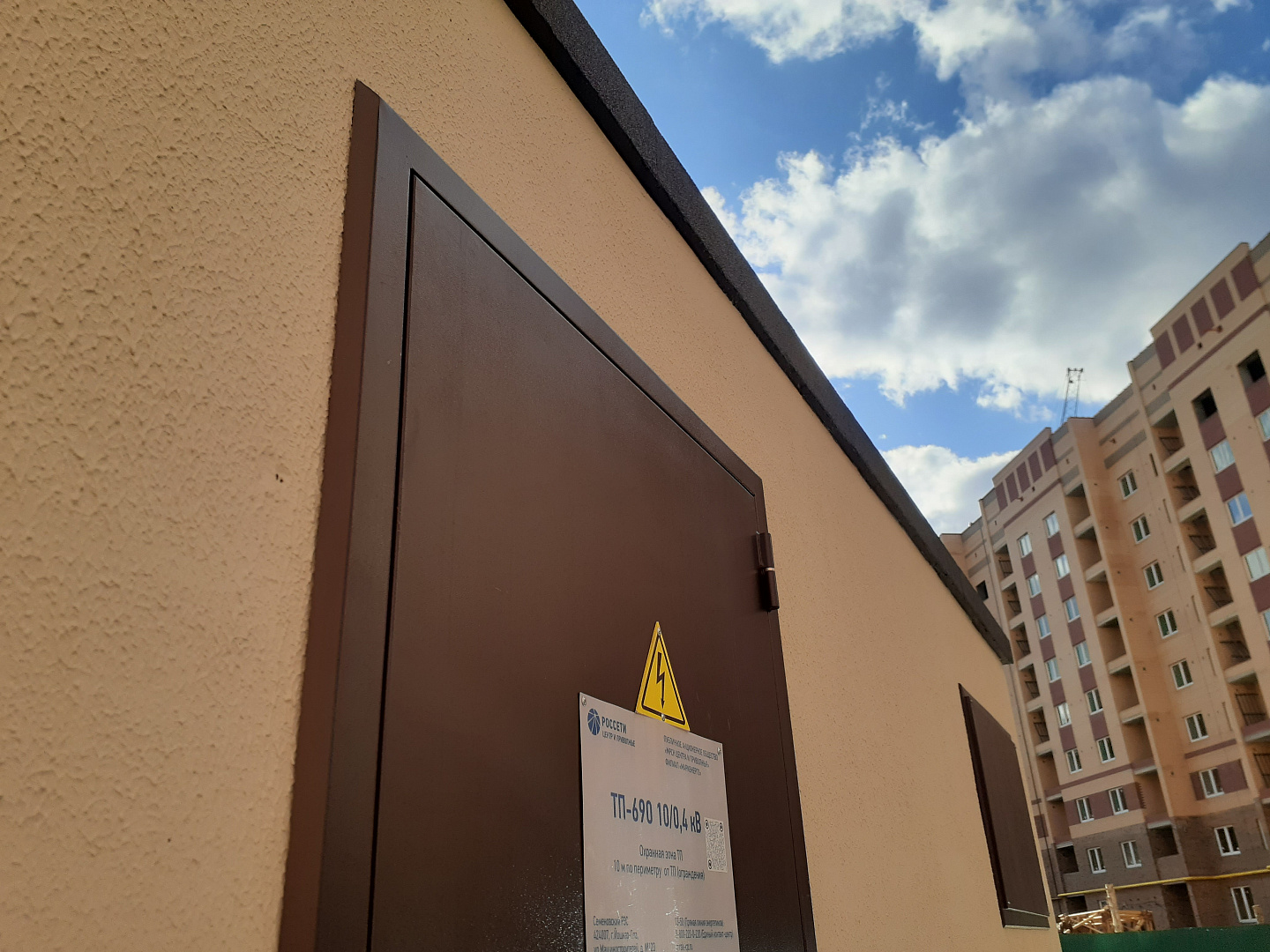

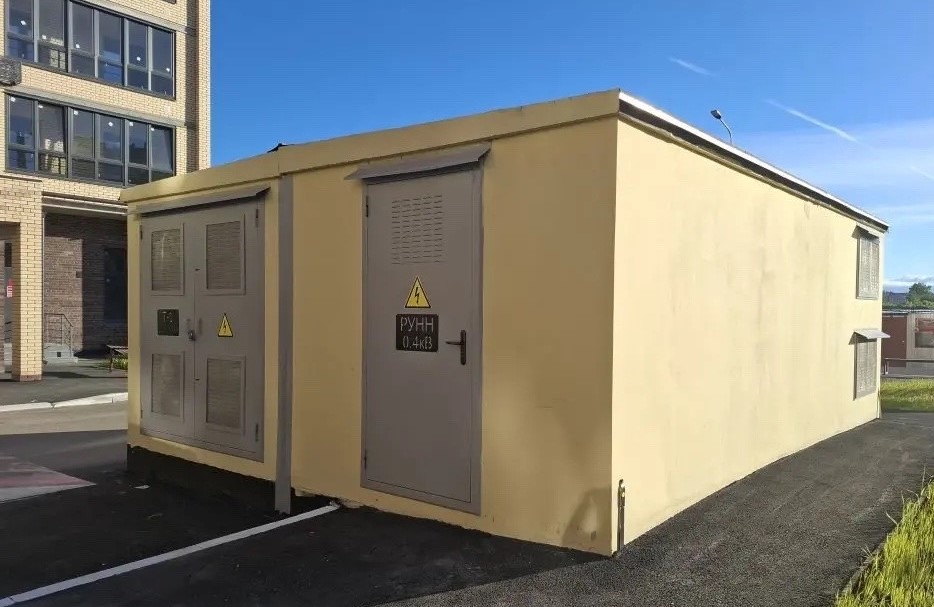

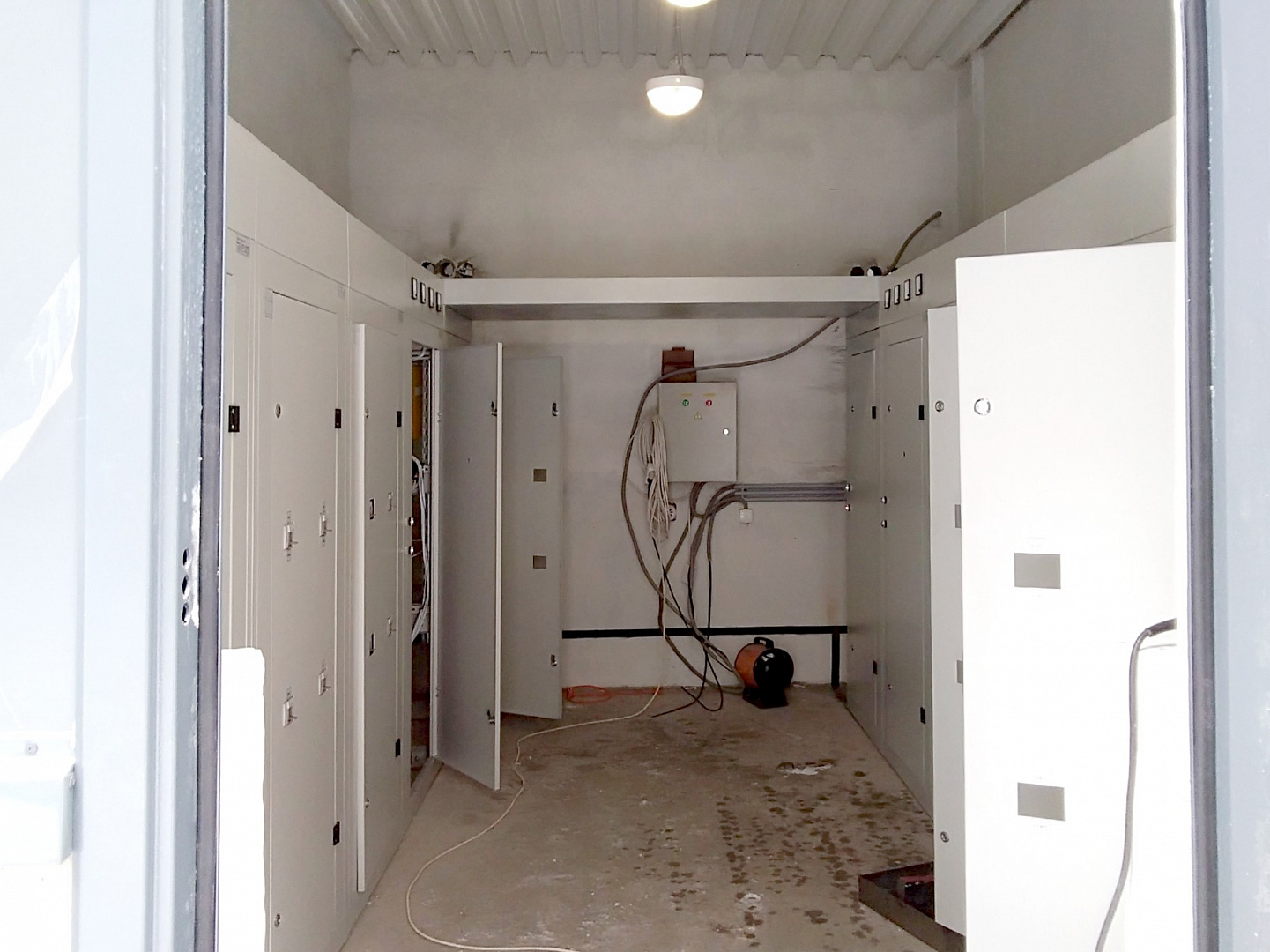

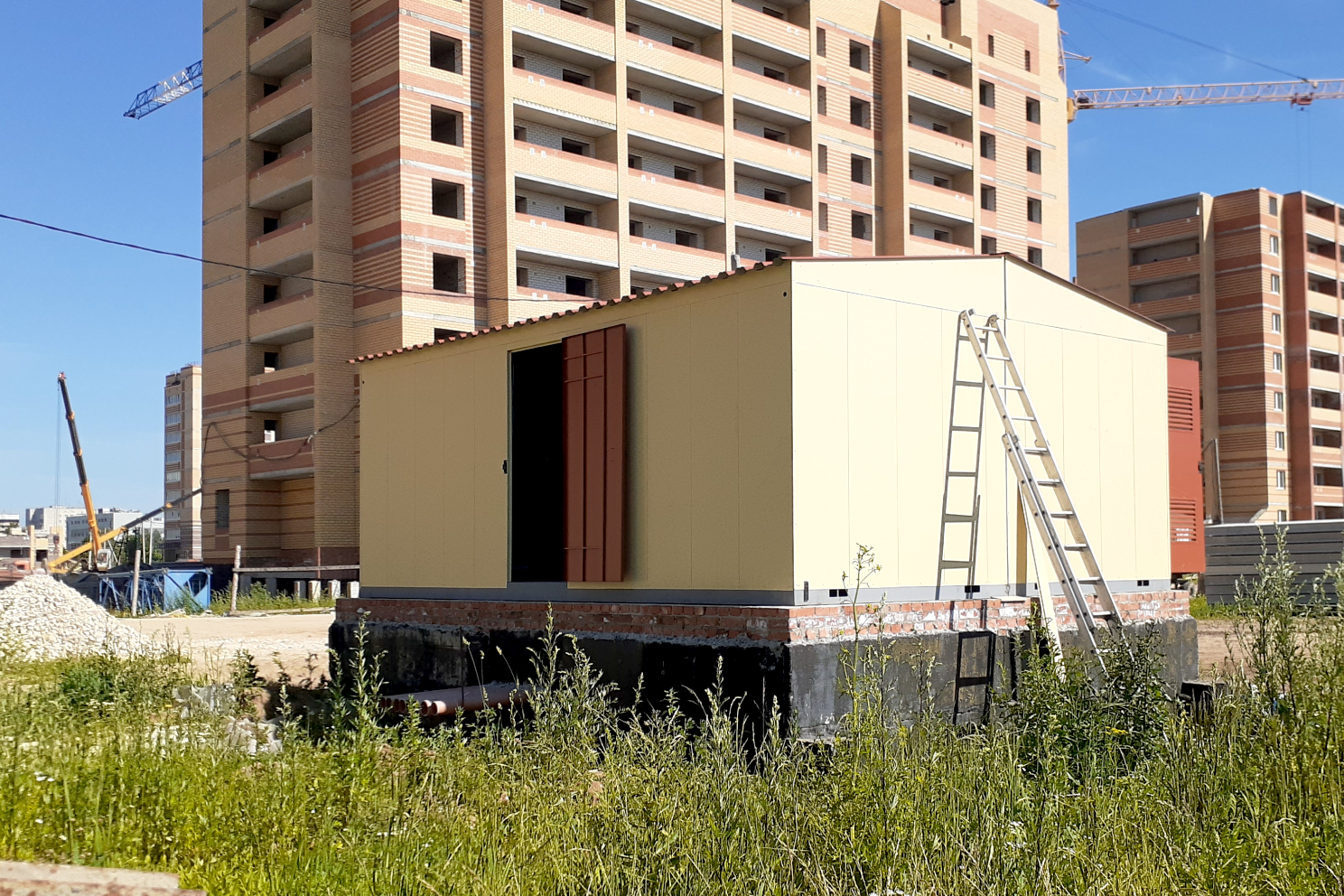

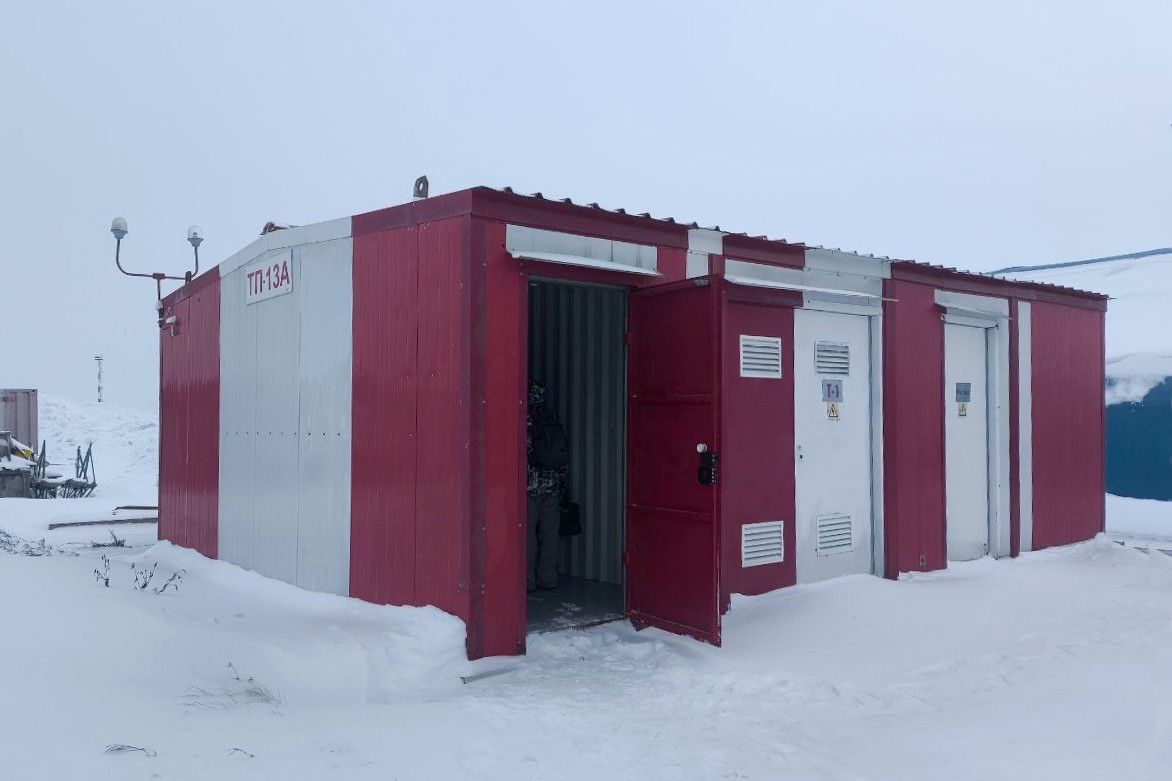

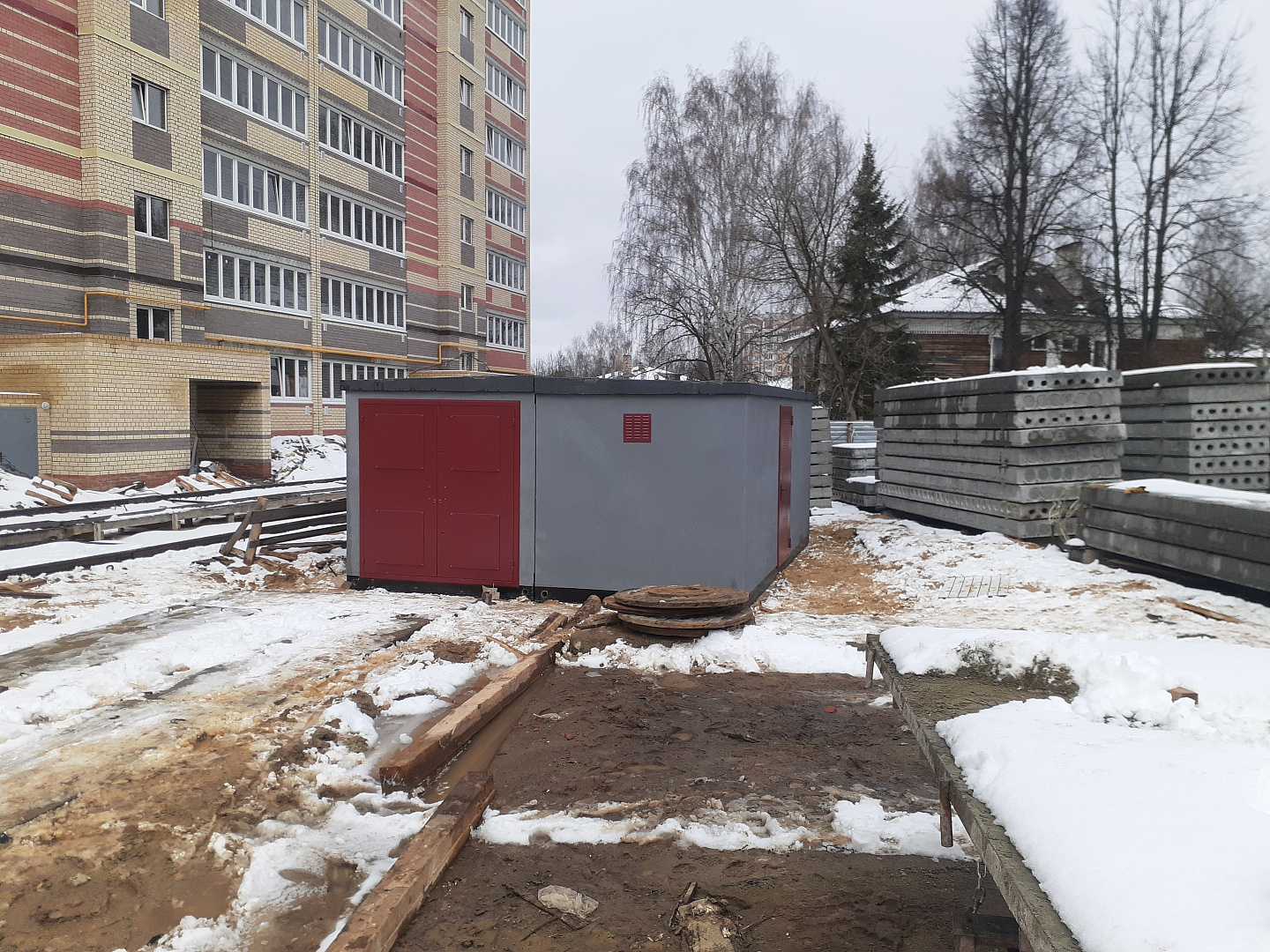

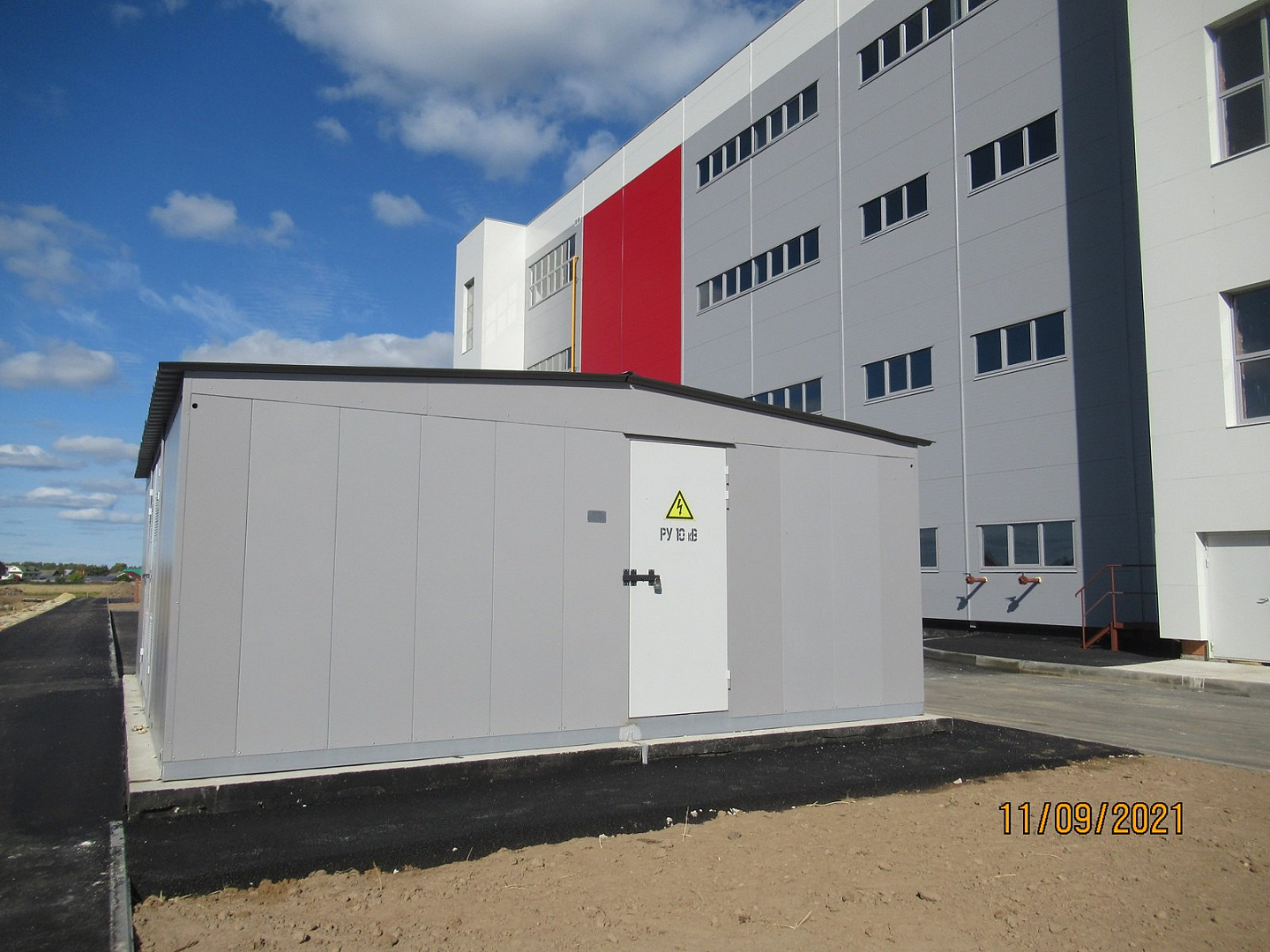

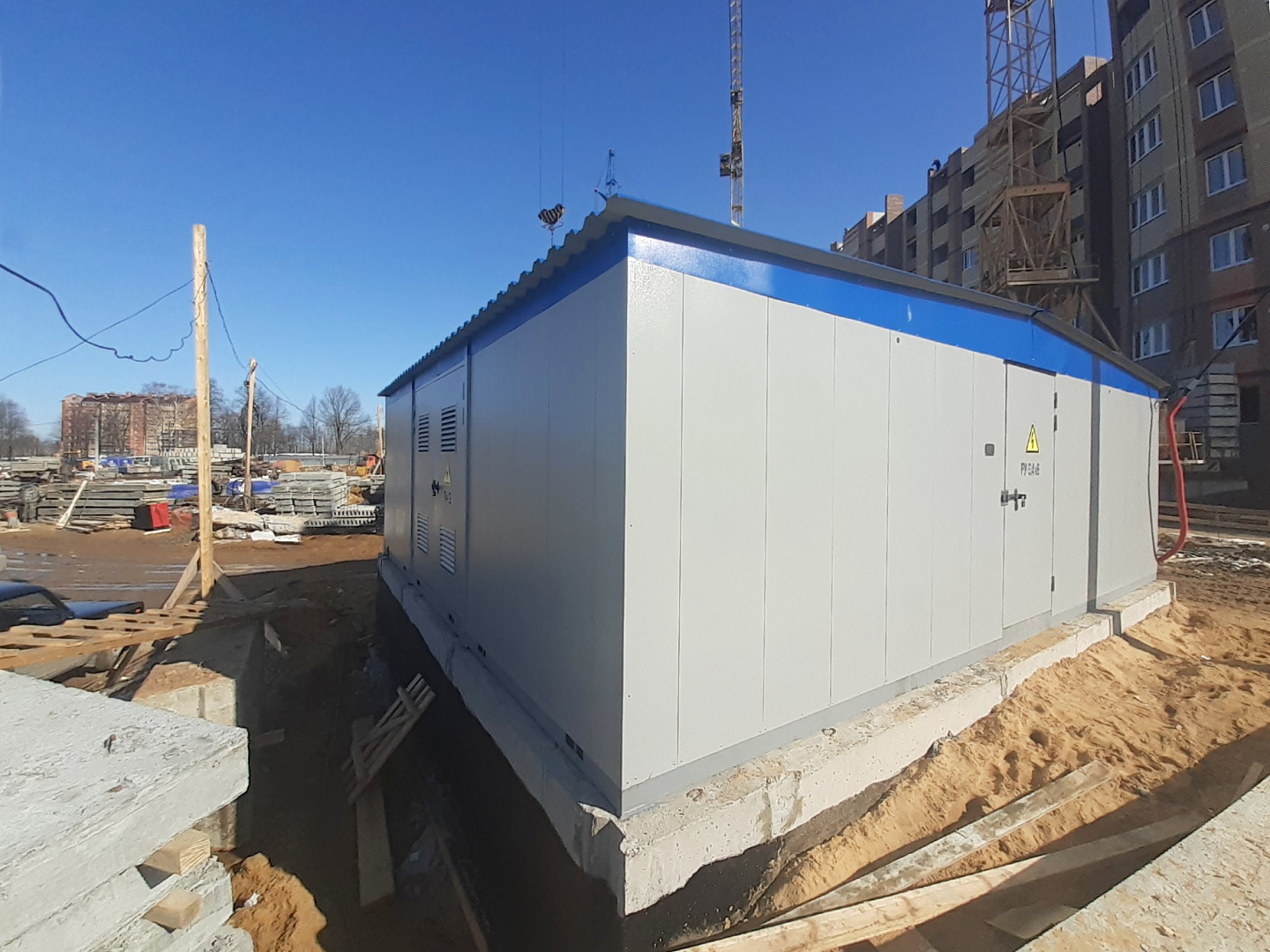

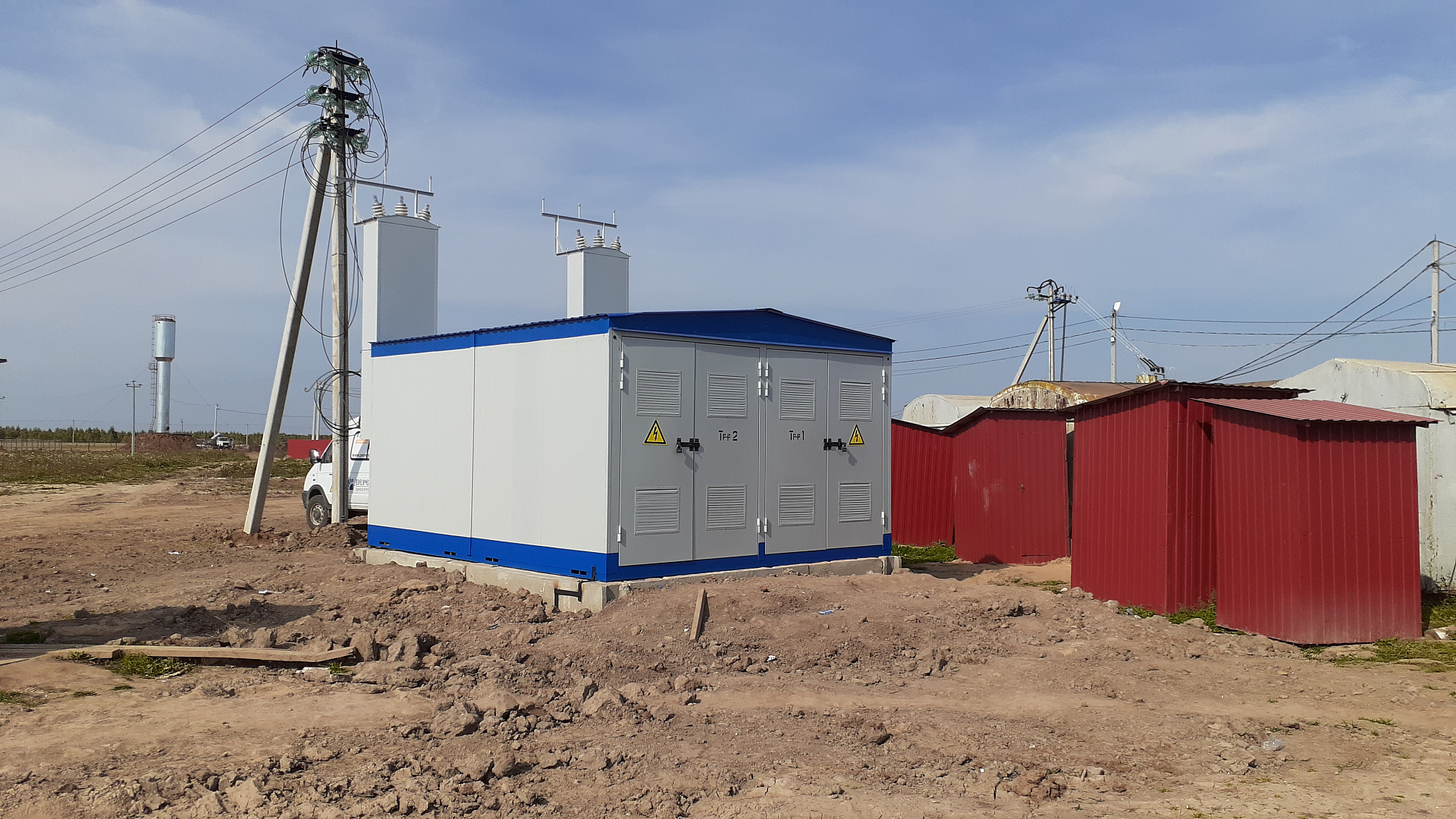

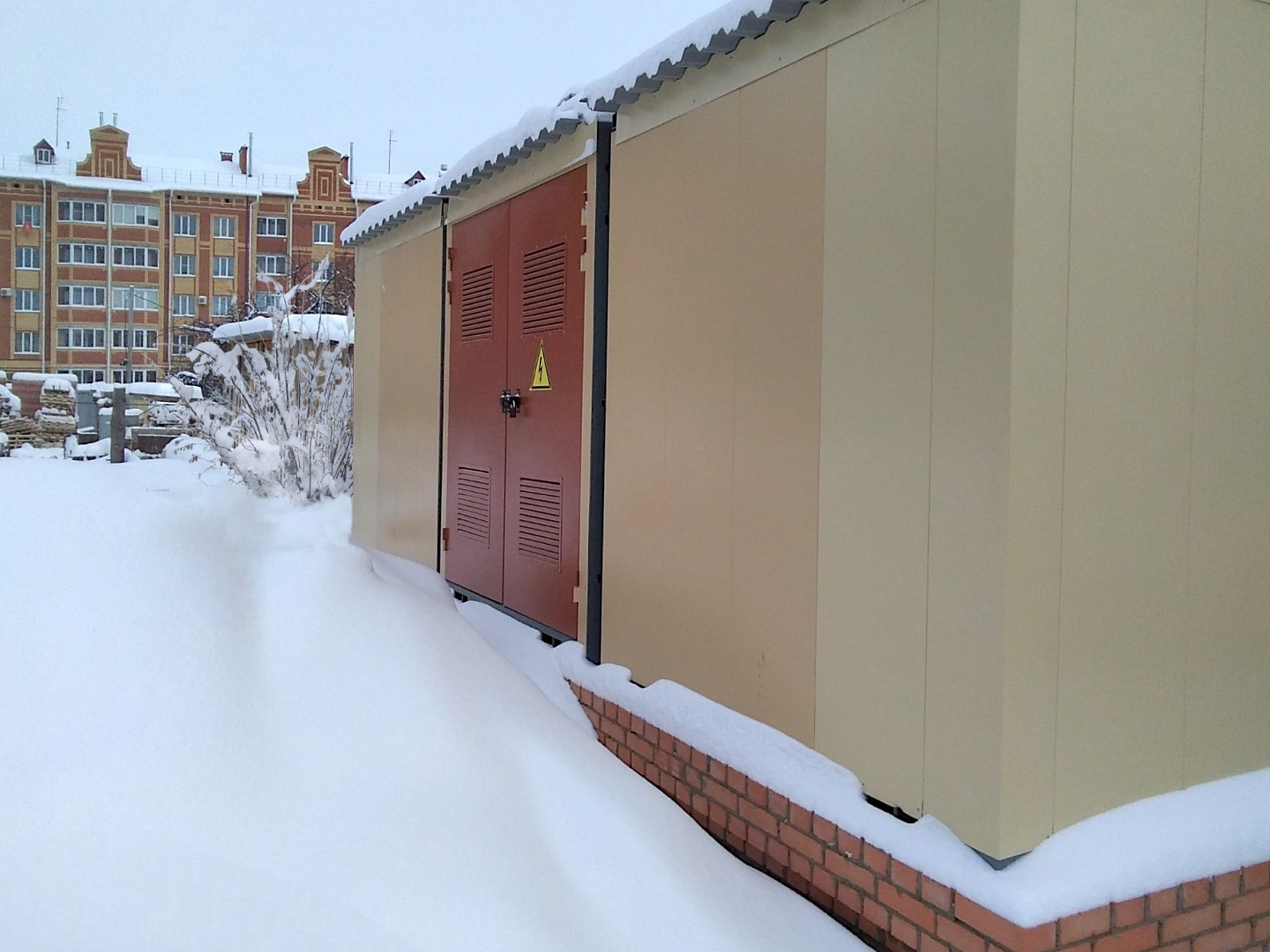

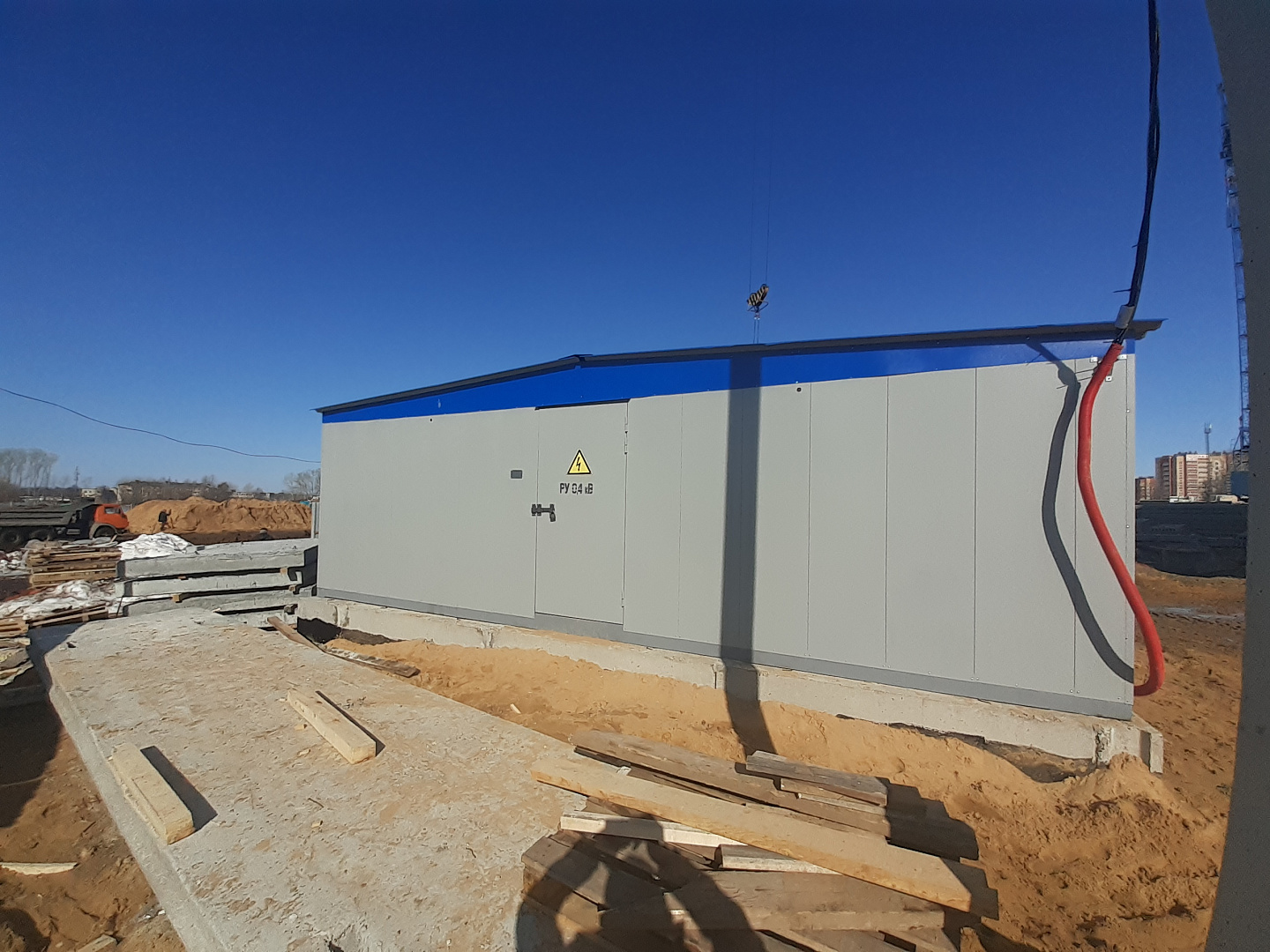

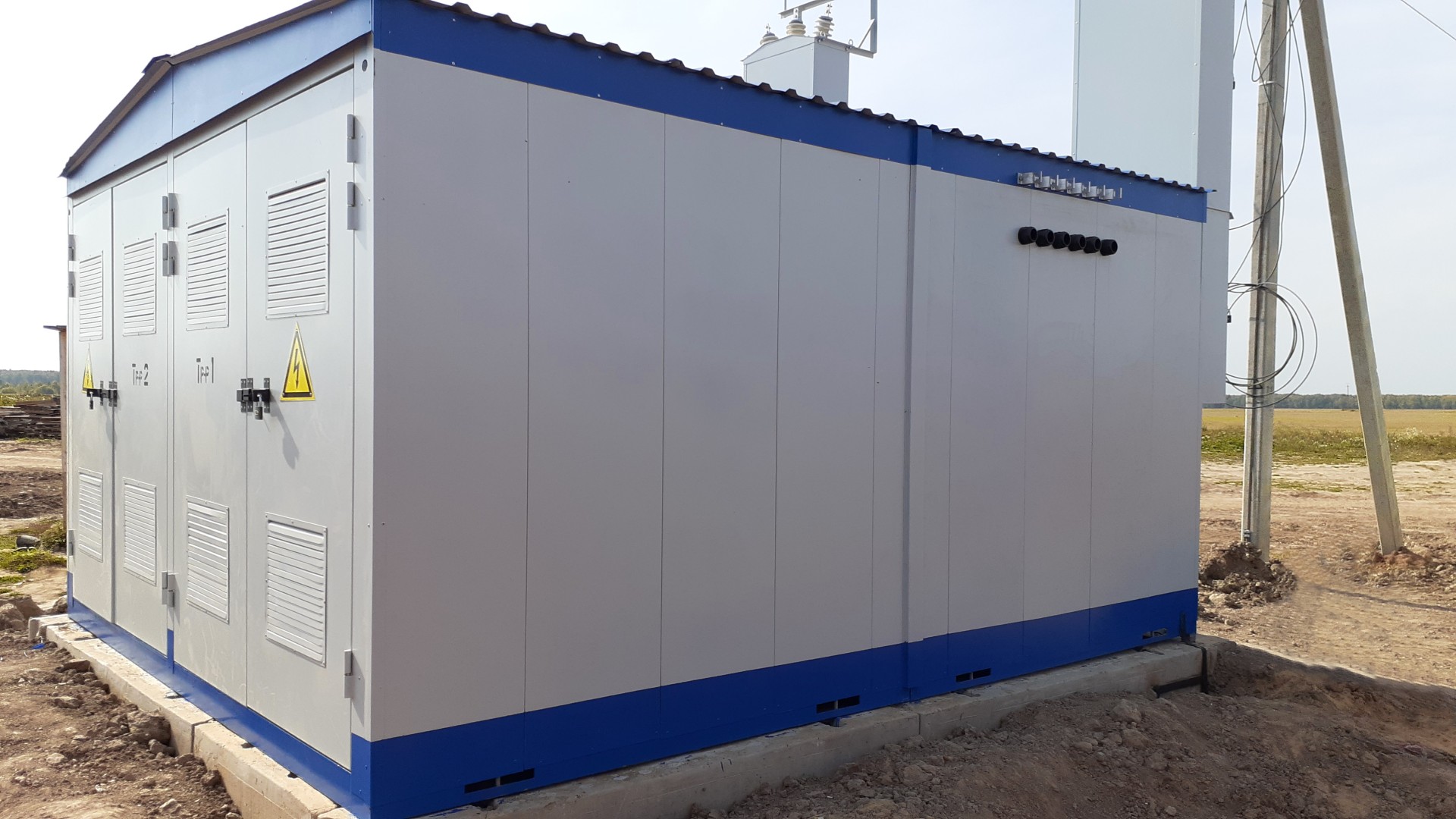

• Блочная комплектная трансформаторная подстанция БКТП - в отличие от стандартной КТП, ее корпус выполняется из теплоизолирующих сэндвич-панелей и мощность достигает 2500 кВА. Внутренне пространство может быть разделено на отсеки: для размещения трансформатора, распределительных устройств высокого и низкого напряжения, вспомогательного оборудования. ПКФ "Пересвет" производит работы по строительству фундамента, оборудования заземления и молниезащиты.

Базовая характеристика силового трансформатора - максимальная электрическая мощность, которая определяется особенностями нагрузки. Рассчитывается исходя из суммарной нагрузки мощности потребителей с учетом коэффициента одновременности с запасом мощности на будущее расширение. А также, при необходимости, может учитываться дополнительная мощность для резервирования, пусковые токи - мощность электродвигателей, климатические особенности.

Напряжение трансформаторной подстанции

Напряжение трансформаторной подстанции - это величина электрического напряжения, преобразуемая (повышаемая или понижаемая) силовыми трансформаторами для передачи, распределения и безопасного использования электроэнергии. Трансформаторная подстанция работает с переменным током, обеспечивая передачу электроэнергии на дальние расстояния и безопасный уровень напряжения для бытовой техники

Основные параметры напряжения:
Первичное - входное, высокое, передается по ЛЭП
Вторичное - выходное, пониженное, для конечных потребителей.

Уровень напряжения трансформаторной подстанции определяется на этапе проектирования исходя из количества потребления электроэнергии конкретным объектом или по запросу заказчика.

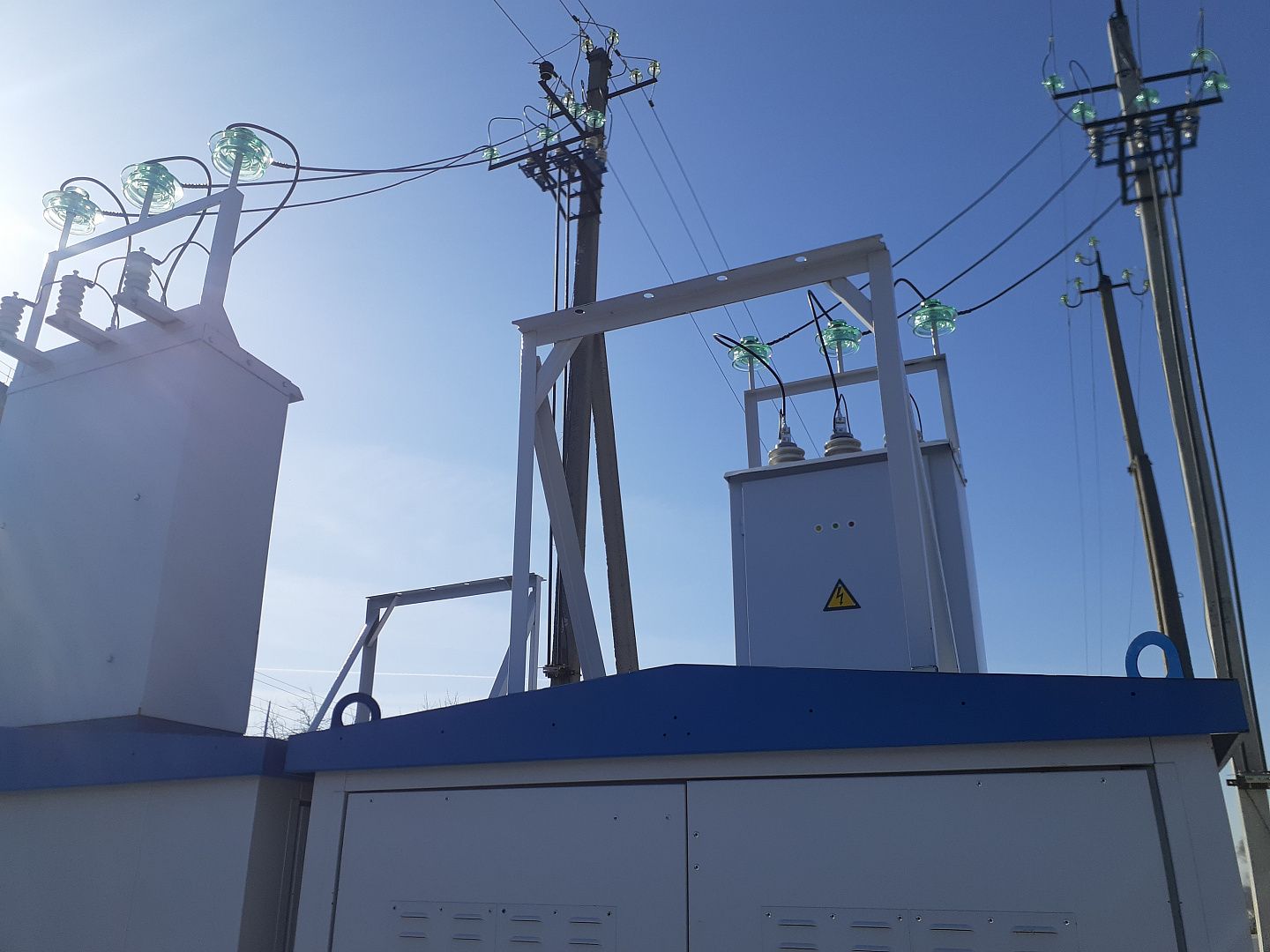

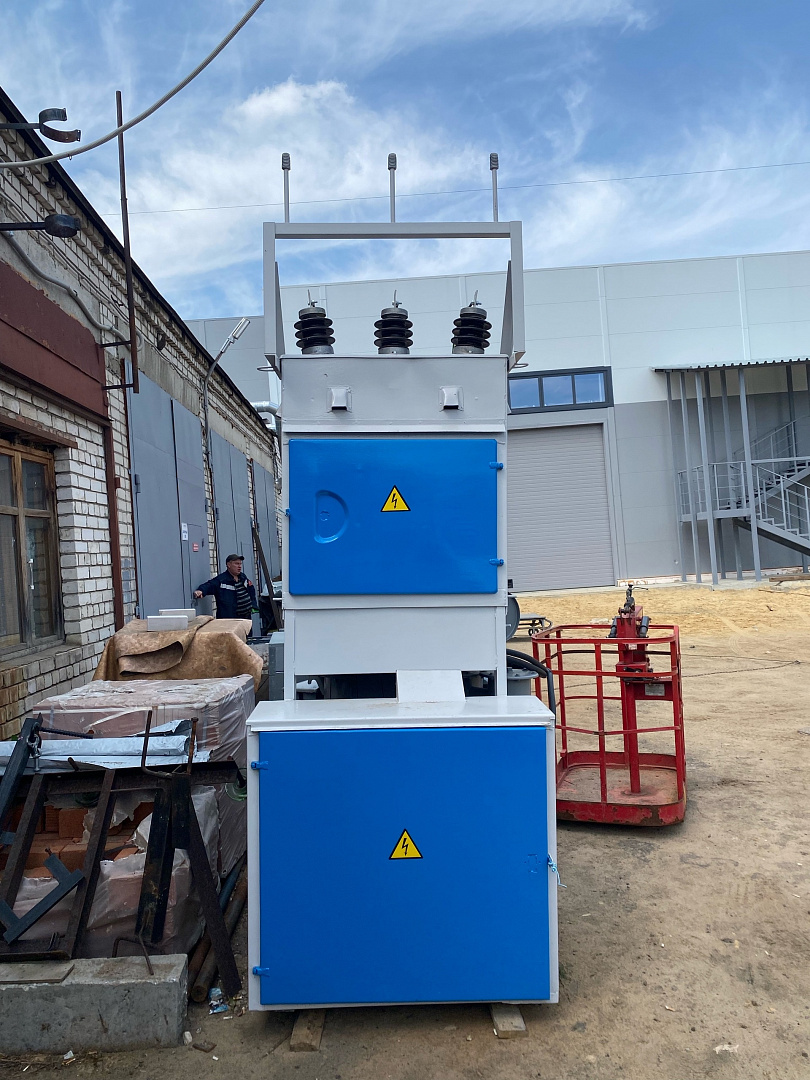

• Маломощные трансформаторы - мачтовые и столбовые КТП, мощностью до 250 кВ применяются для локальных сетей, частных домов, небольших производств, строительных площадок, торговых и офисных центров до 1000 кв.м.


• Средней мощности - киосковые комплексные трансформаторные подстанции мощностью 250-400 кВ подходят для коттеджных поселков, сельскохозяйственных объектов, жилых микрорайонов, объектов инфраструктуры, торговых центров, площадью до 5000 кв.м.


• Силовые трансформаторные подстанции мощностью 1000 - 1600 кВ подходят для крупных коммерческих или промышленных нагрузок, многоэтажных жилых комплексов, крупных объектов инфраструктуры. Имеют высокую перегрузочную способность, резерв для развития, возможность питания сложного оборудования.

Варианты мощности силового трансформатора

Мощность, кВ⋅А

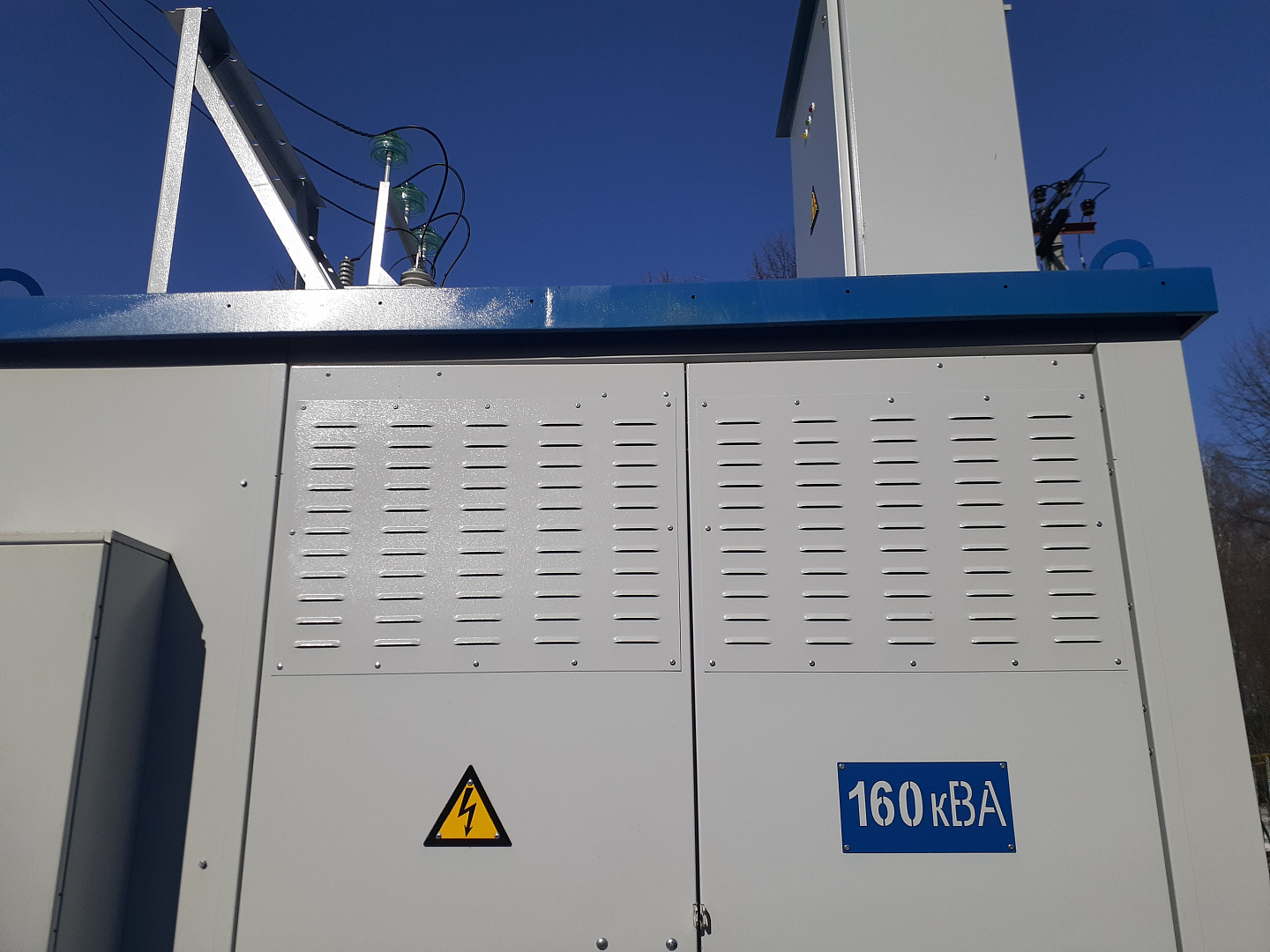

25	40	63	100	160	250	400	630	1000	1600

Номинальный ток — это наибольший допустимый по условиям нагрева токопроводящих частей и изоляции ток, при котором оборудование может работать неограниченно длительное время, максимальная сила тока, при которой КТП будет работать без перегрева.

Варианты трансформаторной подстанции по максимальной силе электрического тока

Номинальный ток, А
25	31,5	40	63	80	100	125	160	200	250	320	400	630	1000

Трансформаторные подстанции классифицируются на повышающие и понижающие. Повышающие трансформаторные подстанции (сооружаемые обычно при электростанциях) преобразовывают напряжение, вырабатываемое генераторами, в более высокое напряжение (одного или нескольких значений), необходимое для передачи электроэнергии по линиям электропередачи (ЛЭП). Понижающие трансформаторные подстанции преобразуют первичное напряжение электрической сети в более низкое вторичное. В зависимости от назначения и от величины первичного и вторичного напряжений понижающие трансформаторные подстанции подразделяются на районные, главные понижающие и местные (цеховые). Районные трансформаторные подстанции принимают электроэнергию непосредственно от высоковольтных ЛЭП и передают её на главные понижающие трансформаторные подстанции, а те (понизив напряжение до 6, 10 или 35 кВ) — на местные и цеховые подстанции, на которых осуществляется последняя ступень трансформации (с понижением напряжения до 690, 400 или 230 В) и распределение электроэнергии между потребителями.

Типы трансформаторных подстанций

ПКФ "Пересвет" производит КТП различных типов, исполнения и мощности, в соответствии с требованиями и потребностями заказчика:

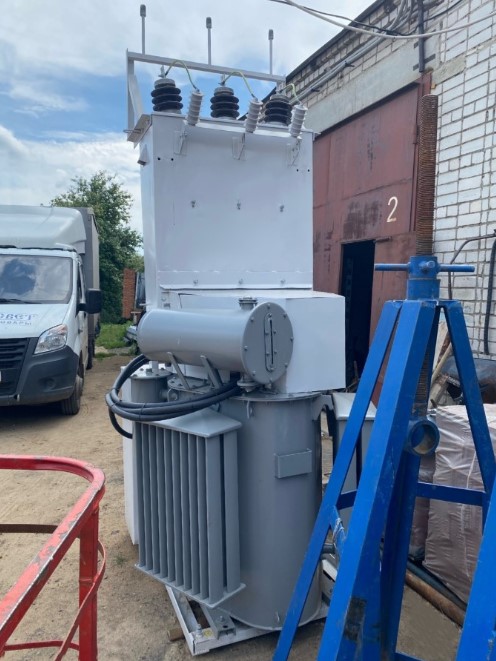

столбовая трансформаторная подстанция - на одном или двух столбах; киосковая трансформаторная подстанция - тупиковая или проходная; контейнерная комплексная трансформаторная подстанция; одноблочная, двухблочная или трехблочная трансформаторная подстанция - тупиковая, проходная двух- или трехблочная КТП; утепленная трансформаторная подстанция типа "сэндвич" может быть проходной или тупиковой, а также одно-, двух- или трехблочной.

Комплектация трансформаторной подстанции

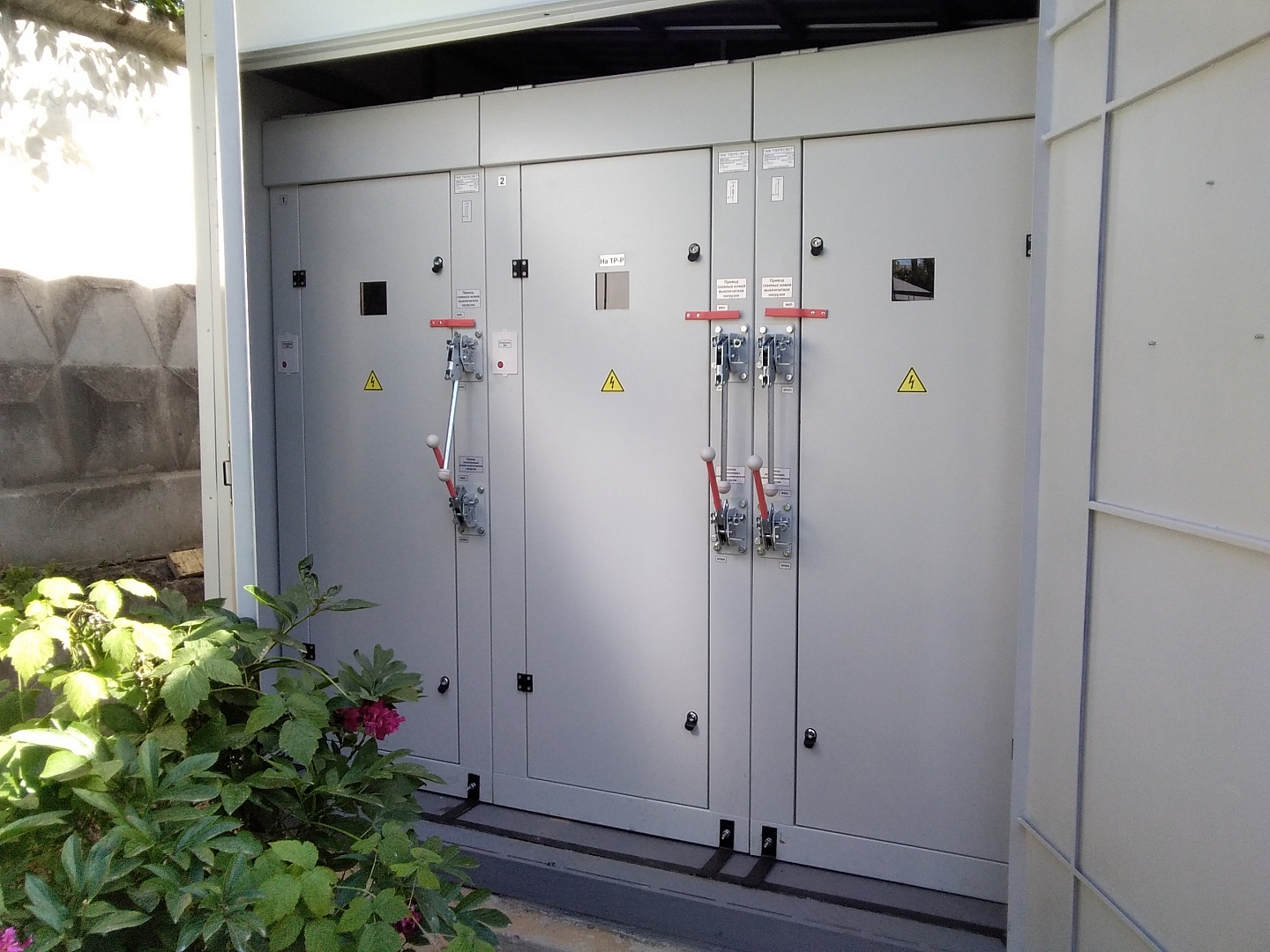

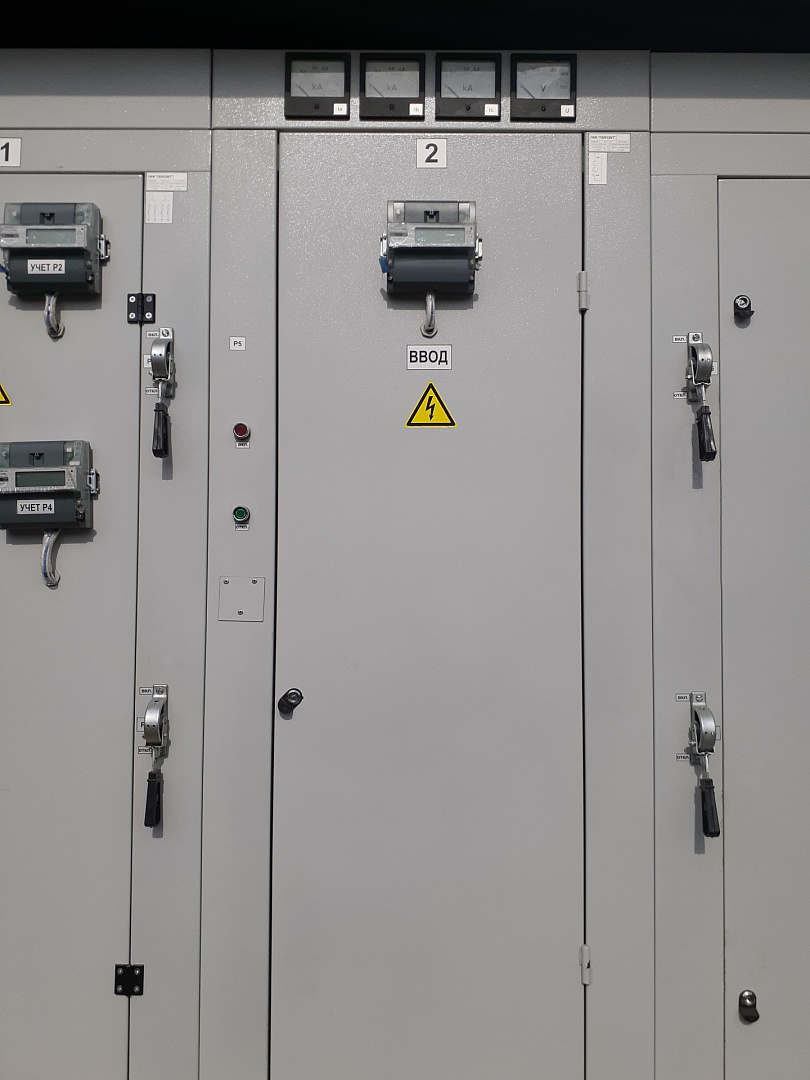

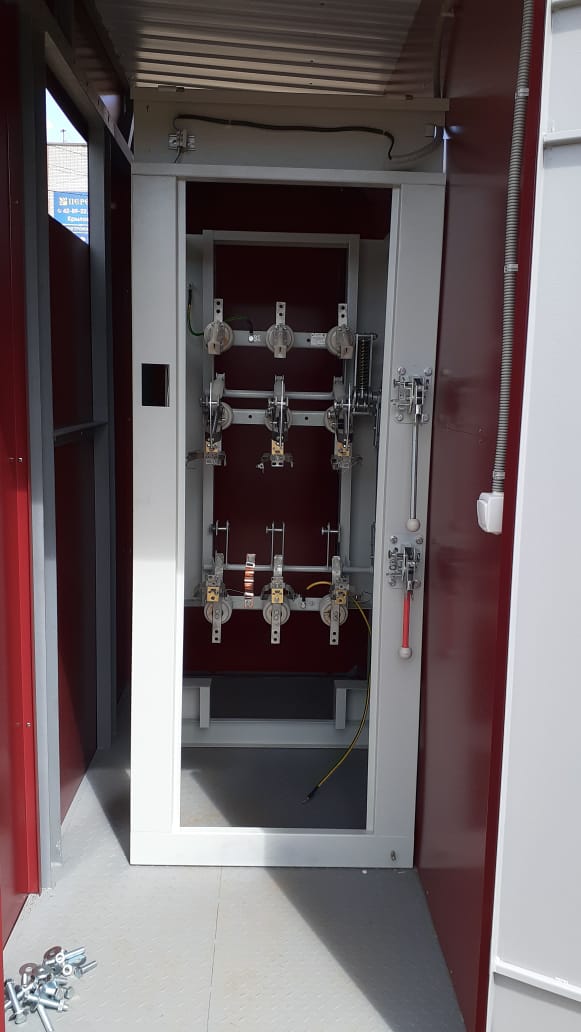

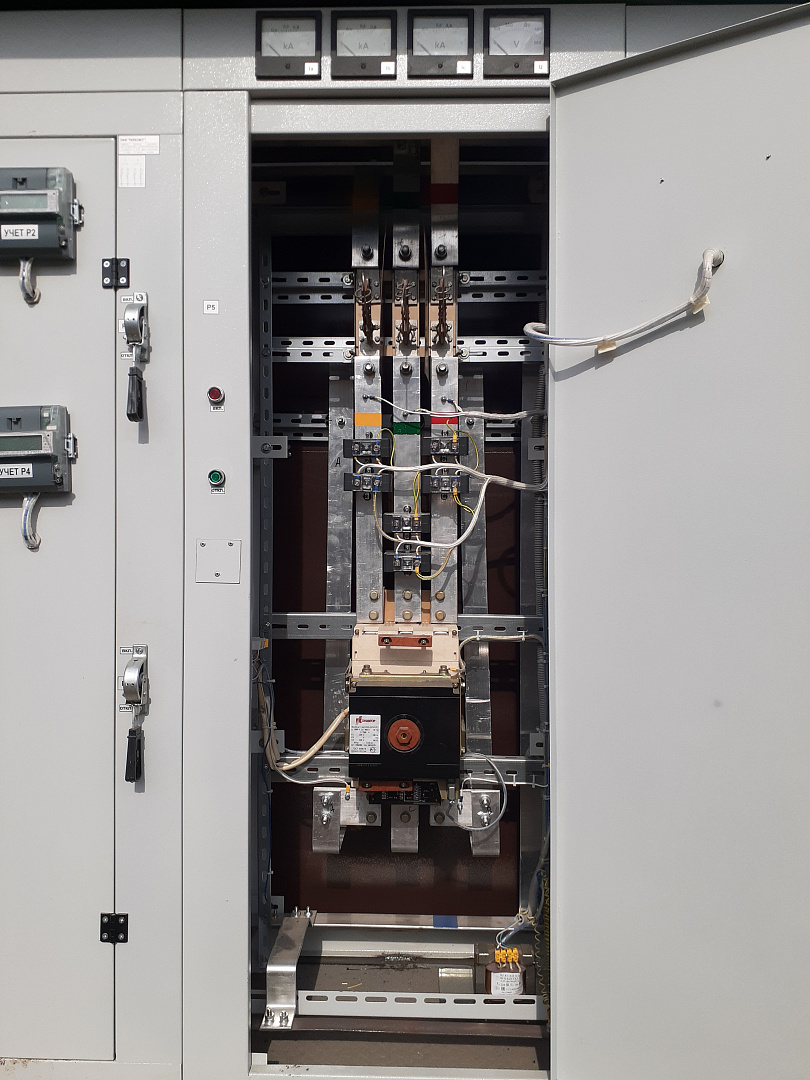

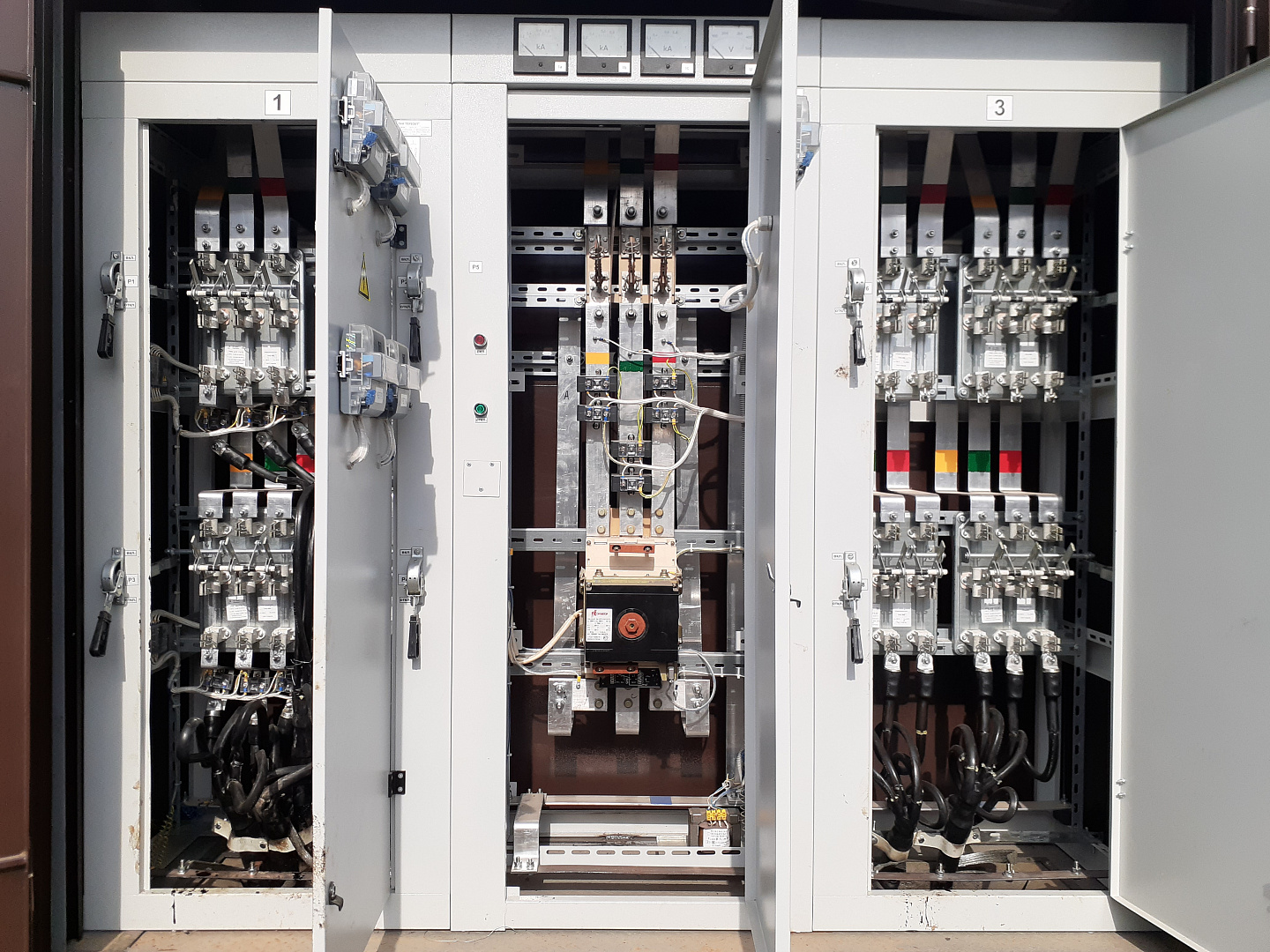

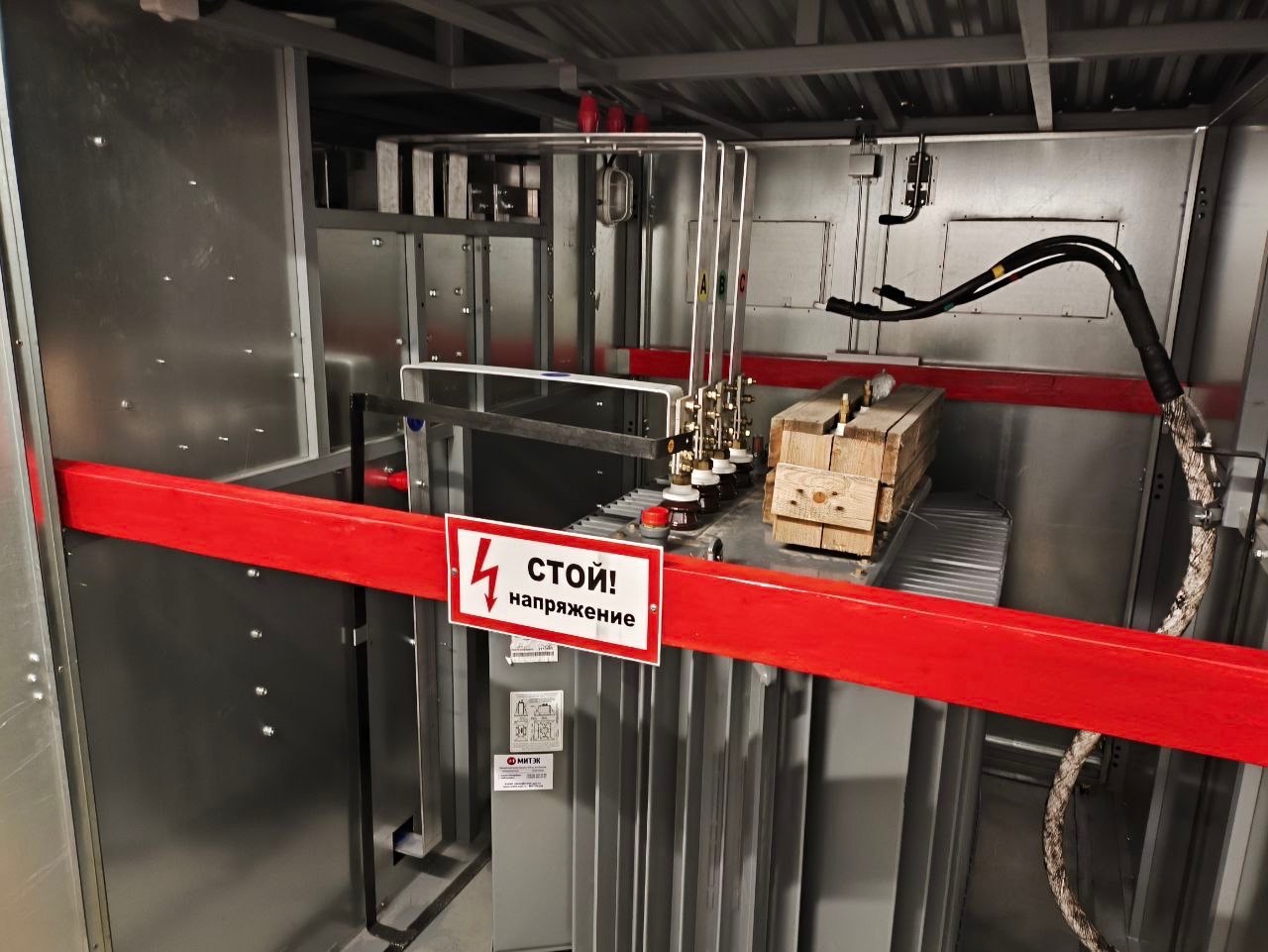

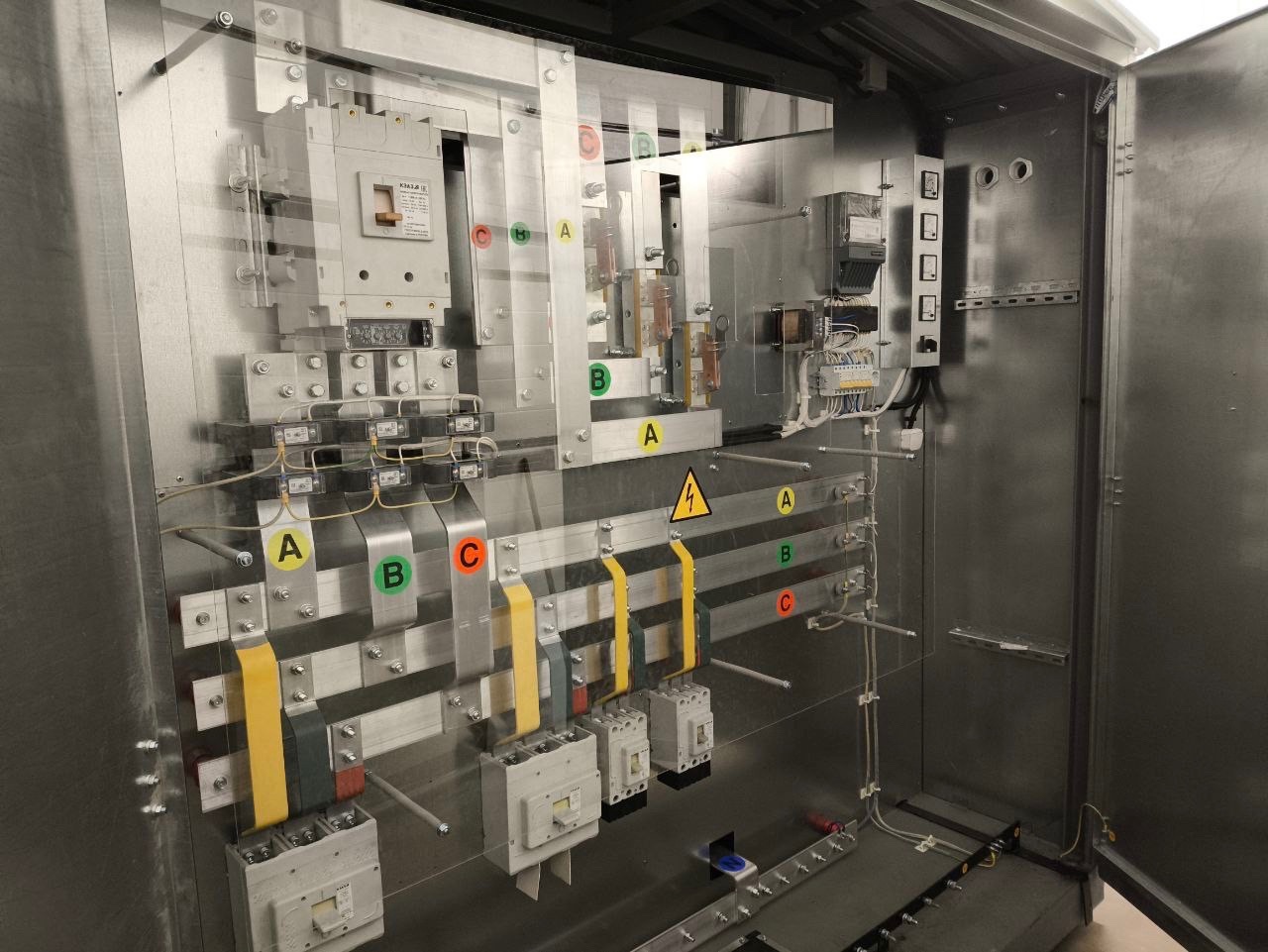

КТП - сложное электротехническое устройство, которое состоит из корпуса, силового трансформатора ТМ(Г), распределительных устройств высокого напряжения РУВН (10 кВ) и распределительных устройств низшего напряжения РУНН (0,4 кВ), дизель-генераторной установки ДГУ, устройств защиты и автоматики автоматического ввода резерва АВР и дополнительного оборудования (шкафов телемеханики ТМ, СС - шкаф сетевой/серверный, панелей освещения, пожарной сигнализации и др.)

В состав КТП входят электротехнические устройства, которые могут работать как в составе трансформаторной подстанции, так и как самостоятельное оборудование. ПКФ "Пересвет" производит как комплектные трансформаторные подстанции полностью, так и составляющие электротехнические устройства. А также выполняет работы по строительству фундамента, монтажу и пусконаладке подстанции на месте установки, проводит испытания в собственной аккредитованной электролаборатории и предоставляет все необходимые документы и сертификаты. Гарантия на всю производимую продукцию и постпродажное техническое обслуживание.

Комплектация КТП

Корпус	РУВН 10 кВ	ТМ(Г)	РУНН 0,4 кВ	ДГУ

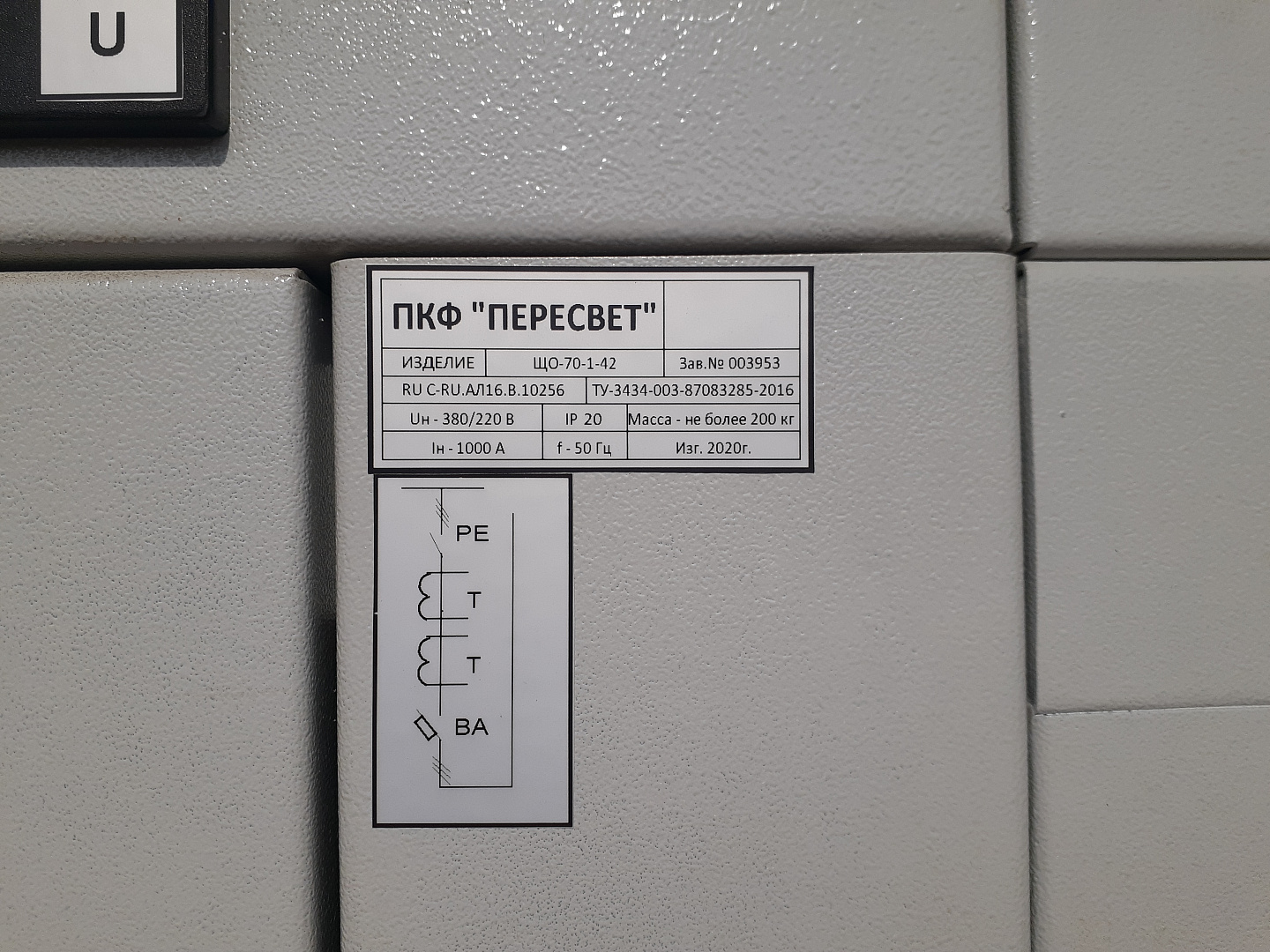

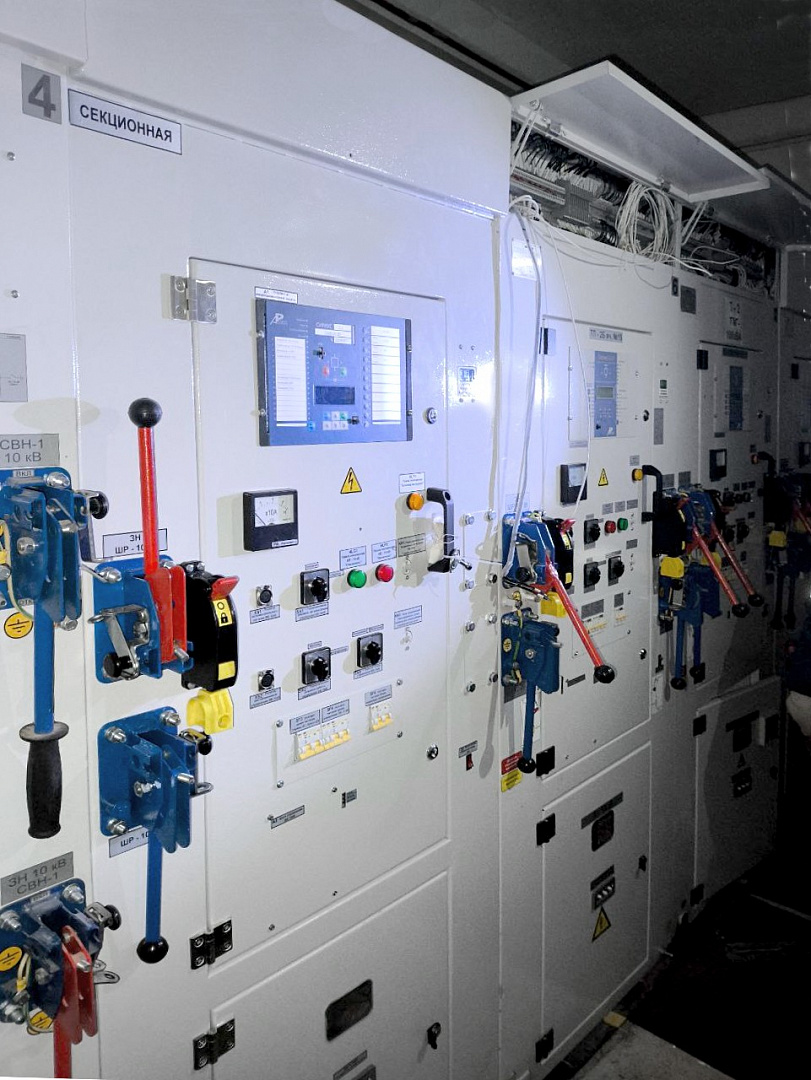

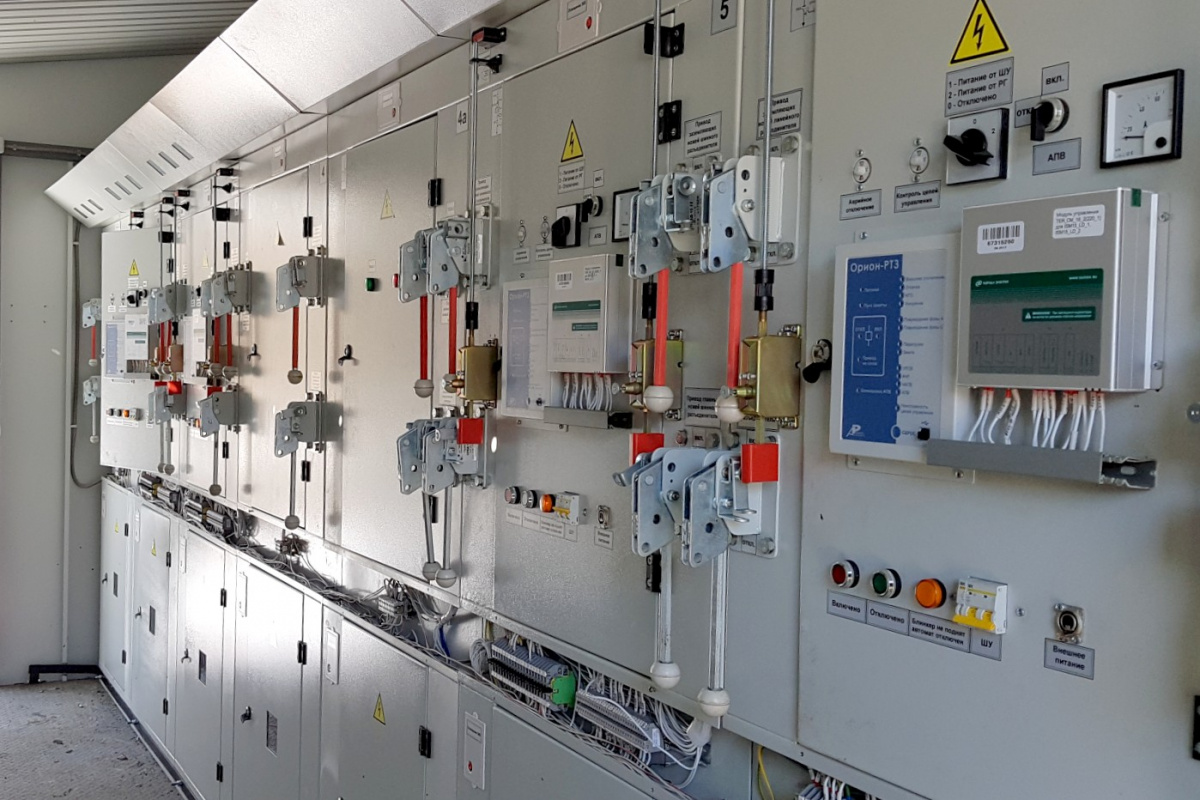

	КСО КРУН ПКУ-10 Реклоузер		ЩО-70 АВР ЯУО

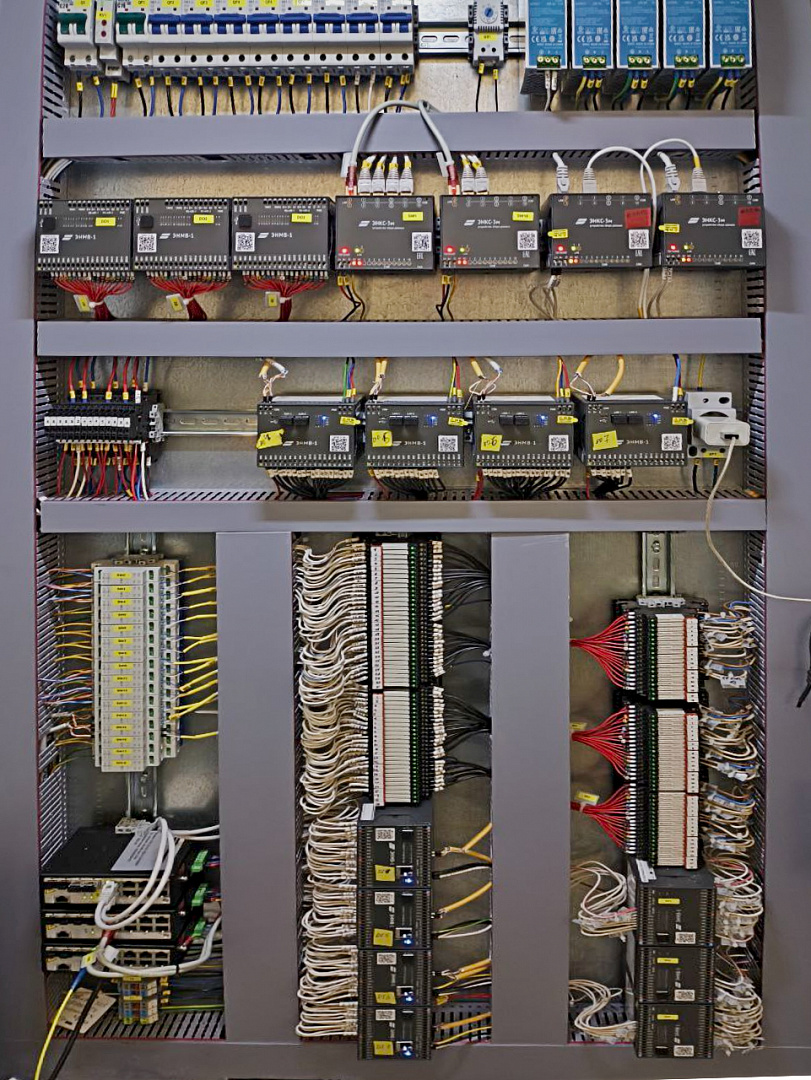

Автоматизация КТП: интеллектуальная сеть

Преимущества работы с ПКФ "Пересвет"

Наша команда состоит из опытных и квалифицированных специалистов.
Используем только современное оборудование и передовые технологии.
Собственная электролаборатория позволяет проводить испытания и измерения в кратчайшие сроки.
Консультации на всех этапах взаимодействия: от планирования до запуска оборудования.
Оцинкованный металлический корпус, порошковая покраска, антивандальные замки, только качественные электротехнические устройства и компоненты.
Требования безопасности производства трансформаторных подстанций соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.

Применение КТП

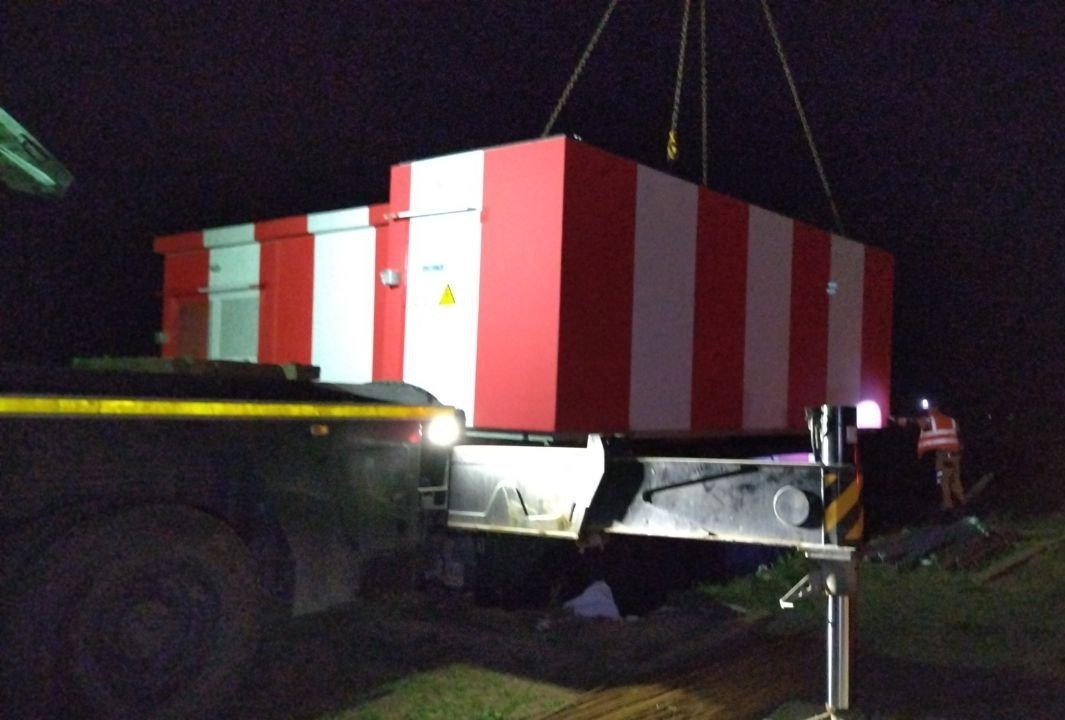

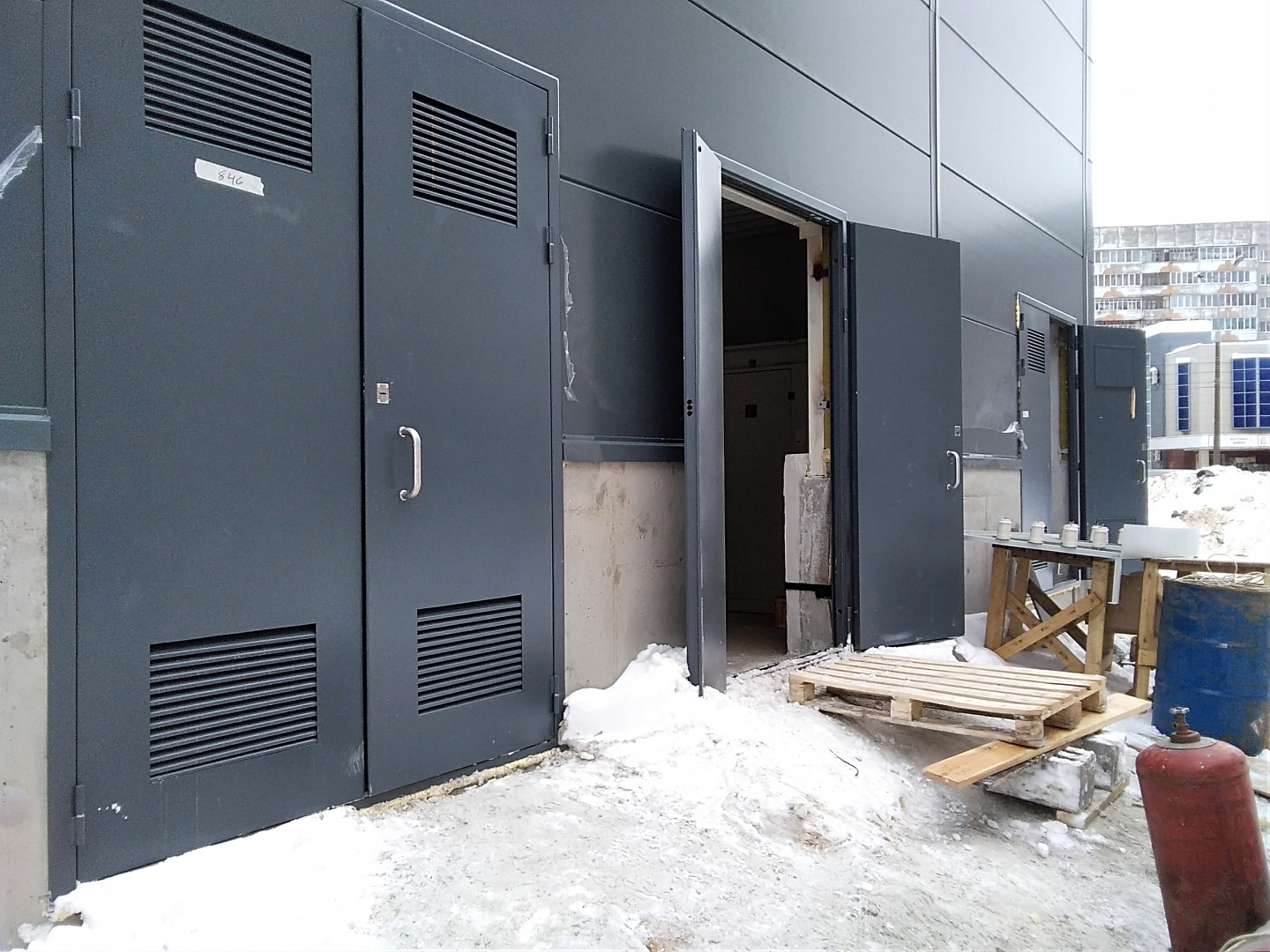

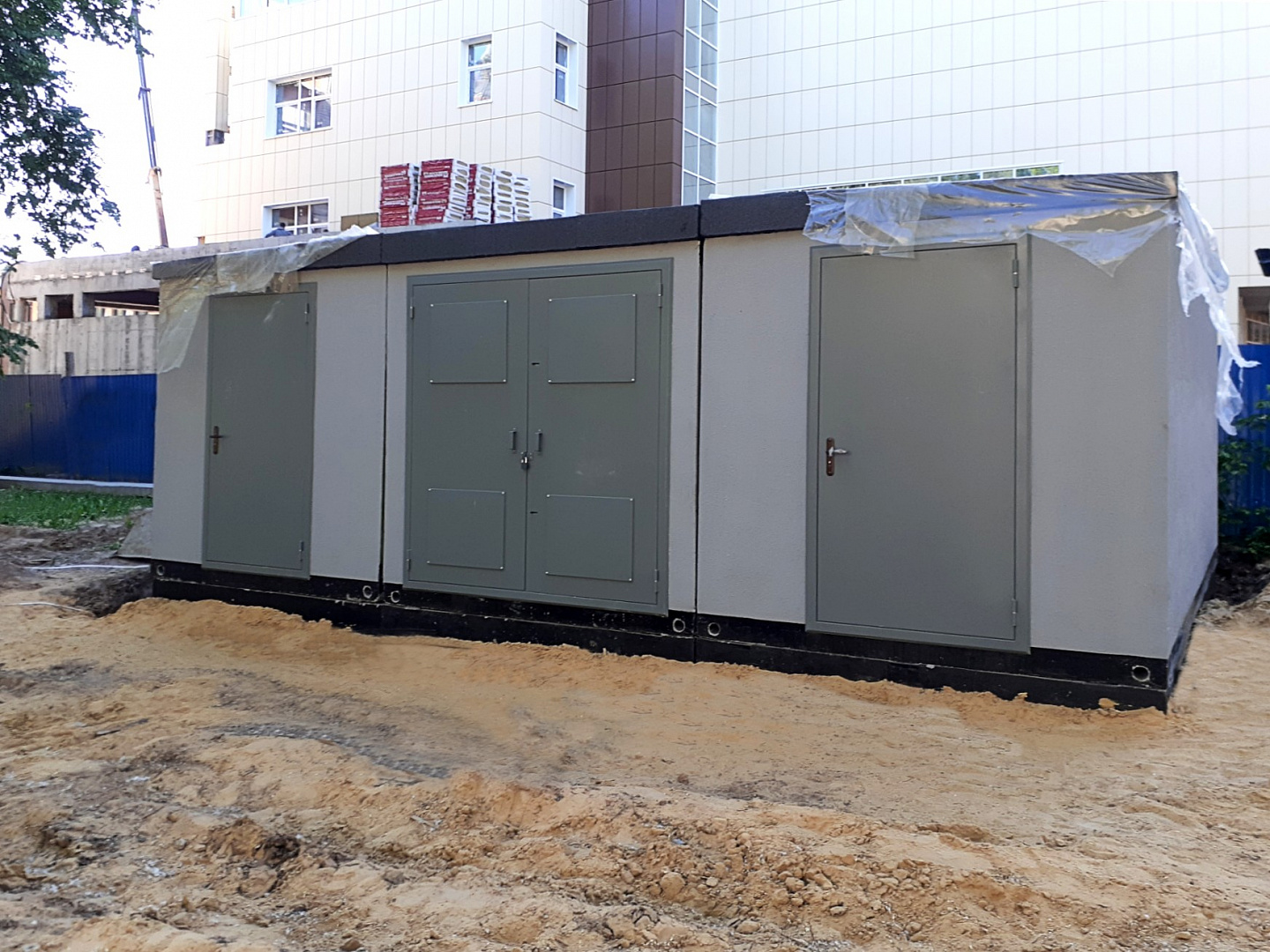

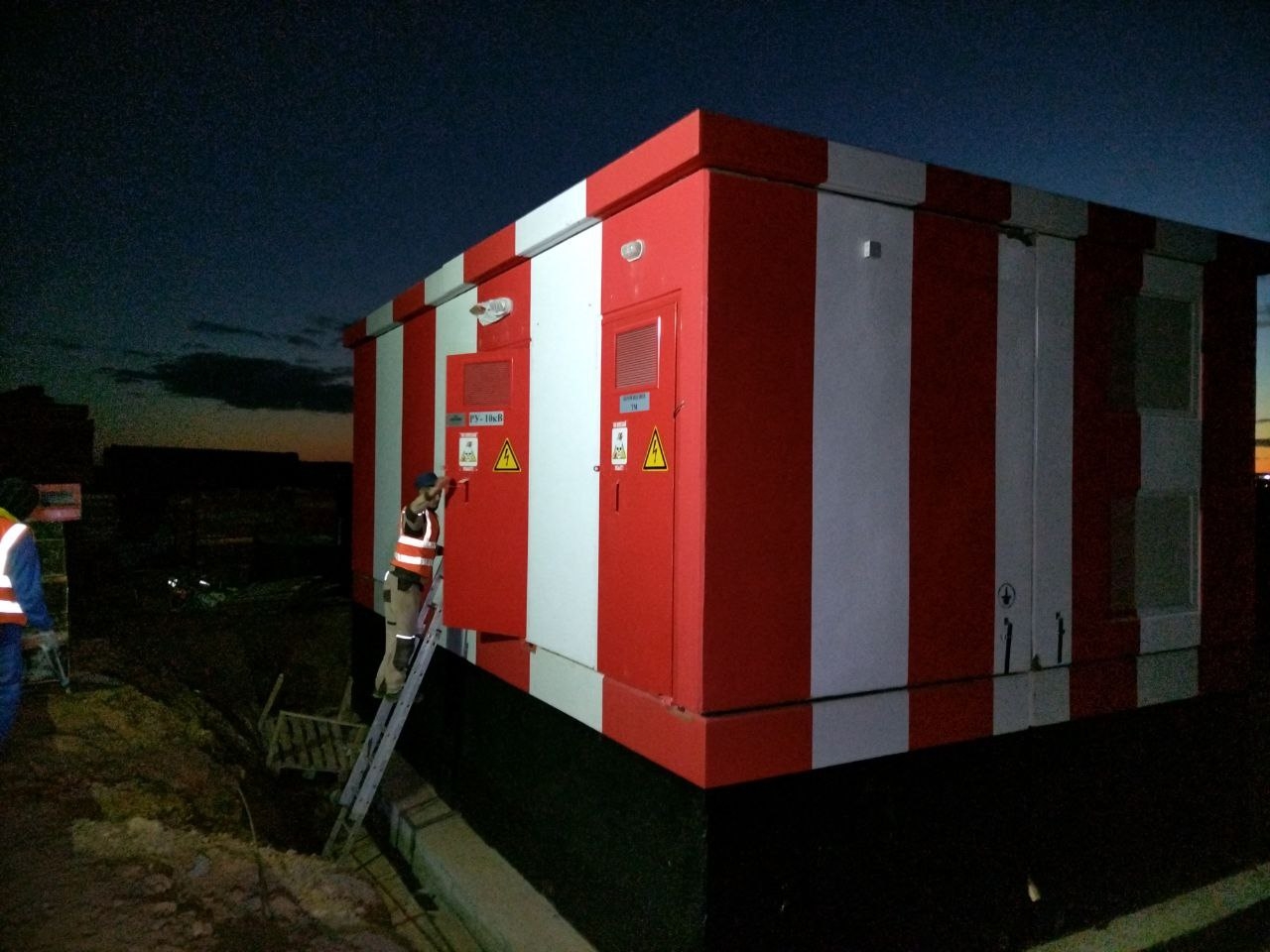

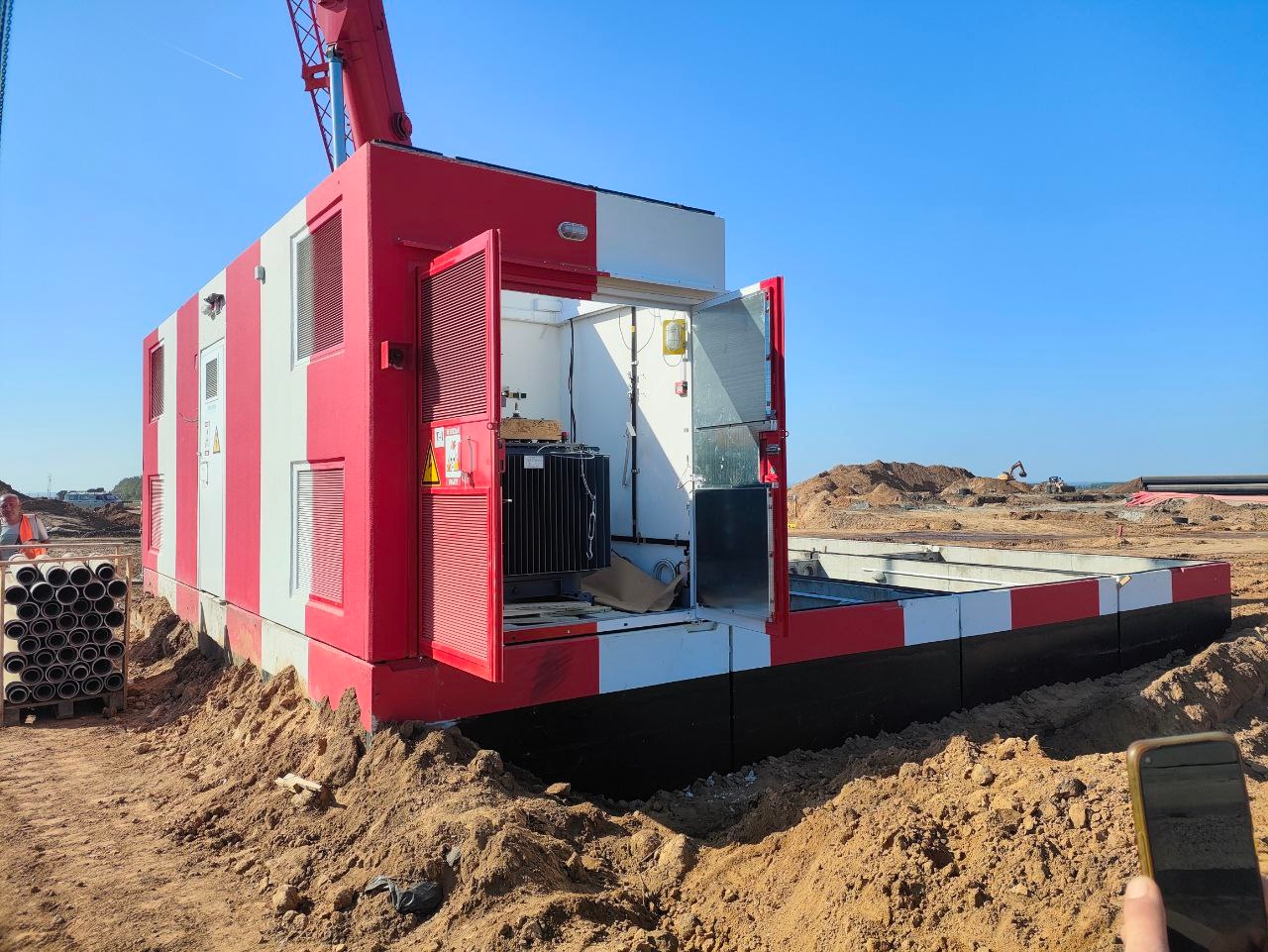

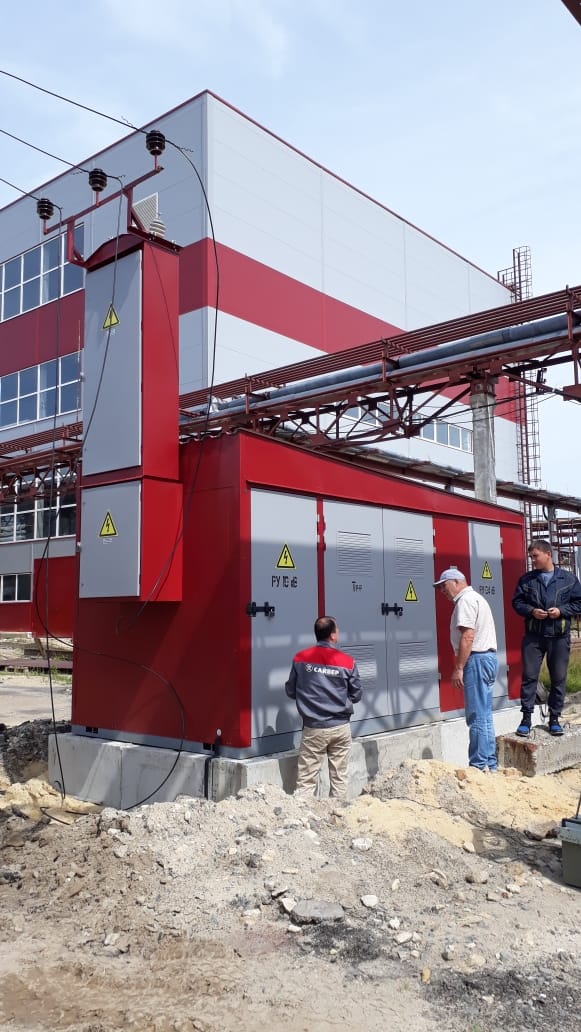

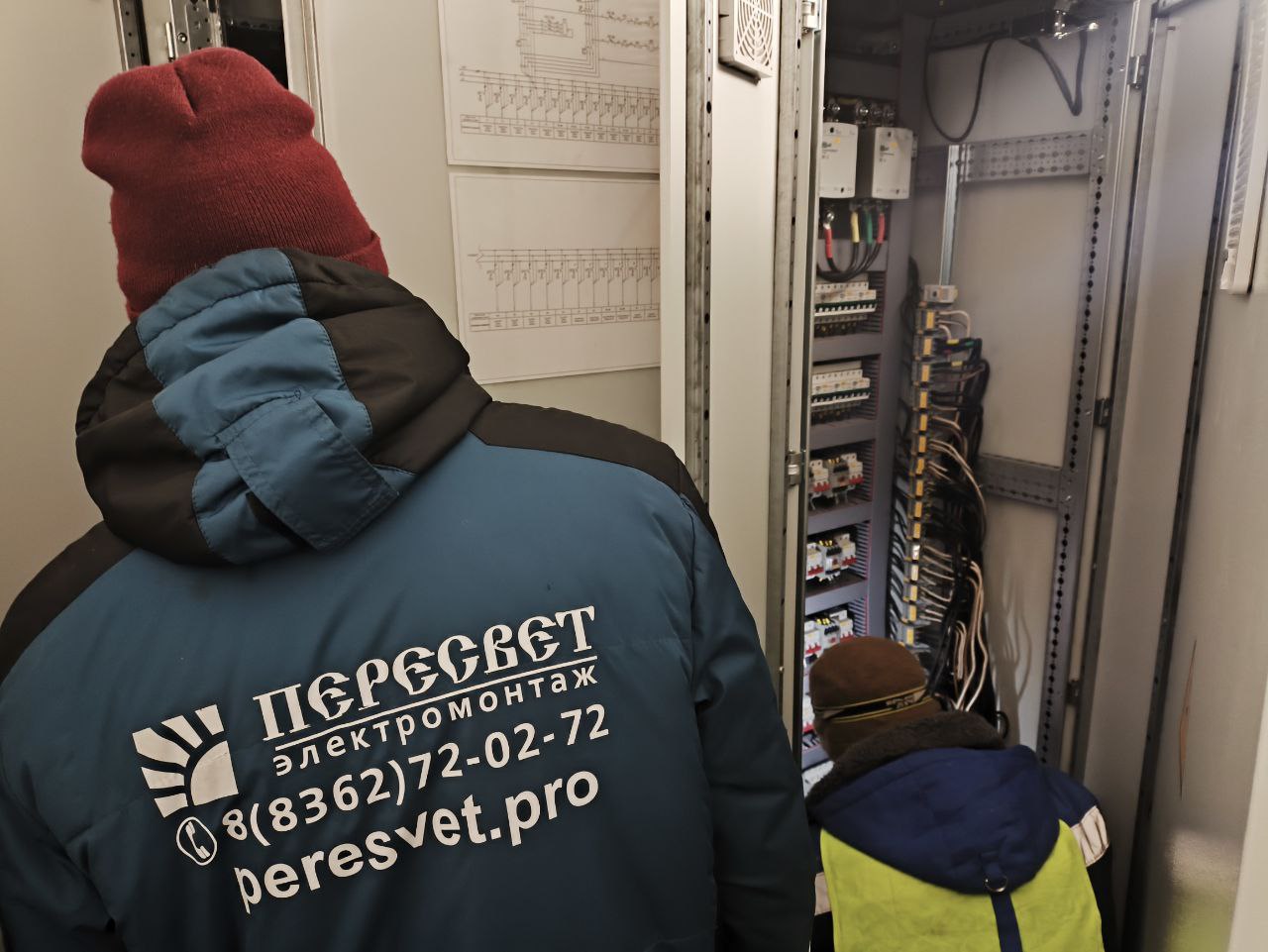

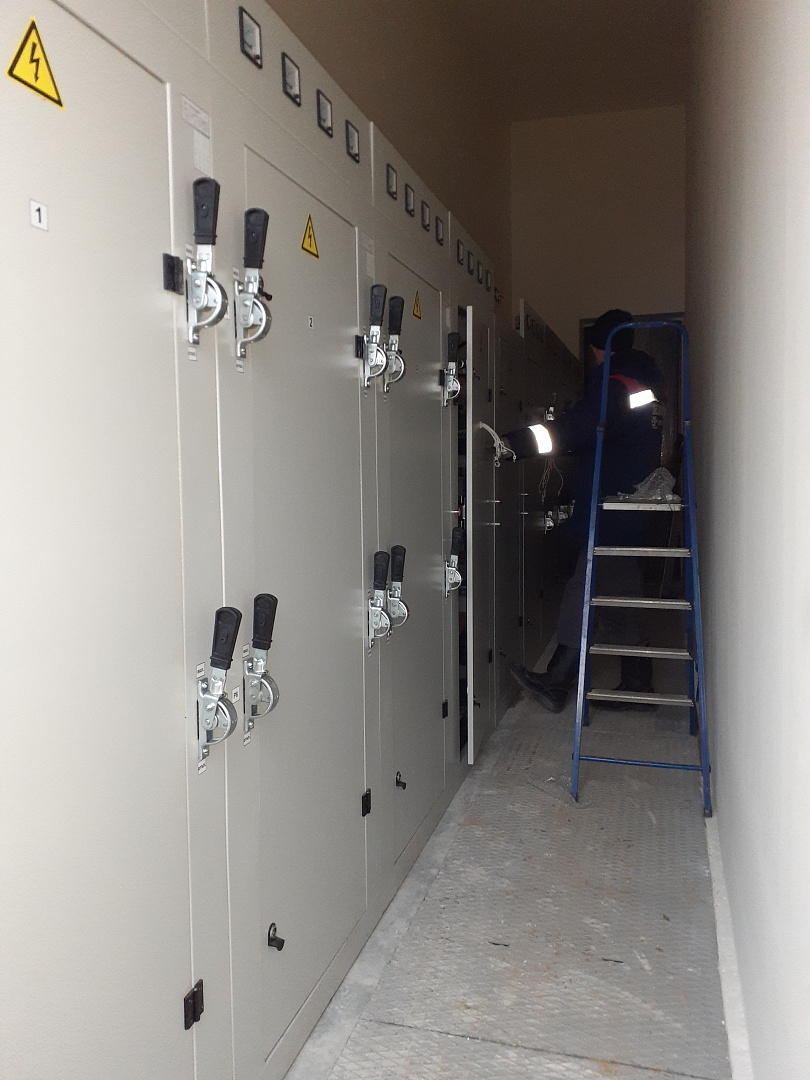

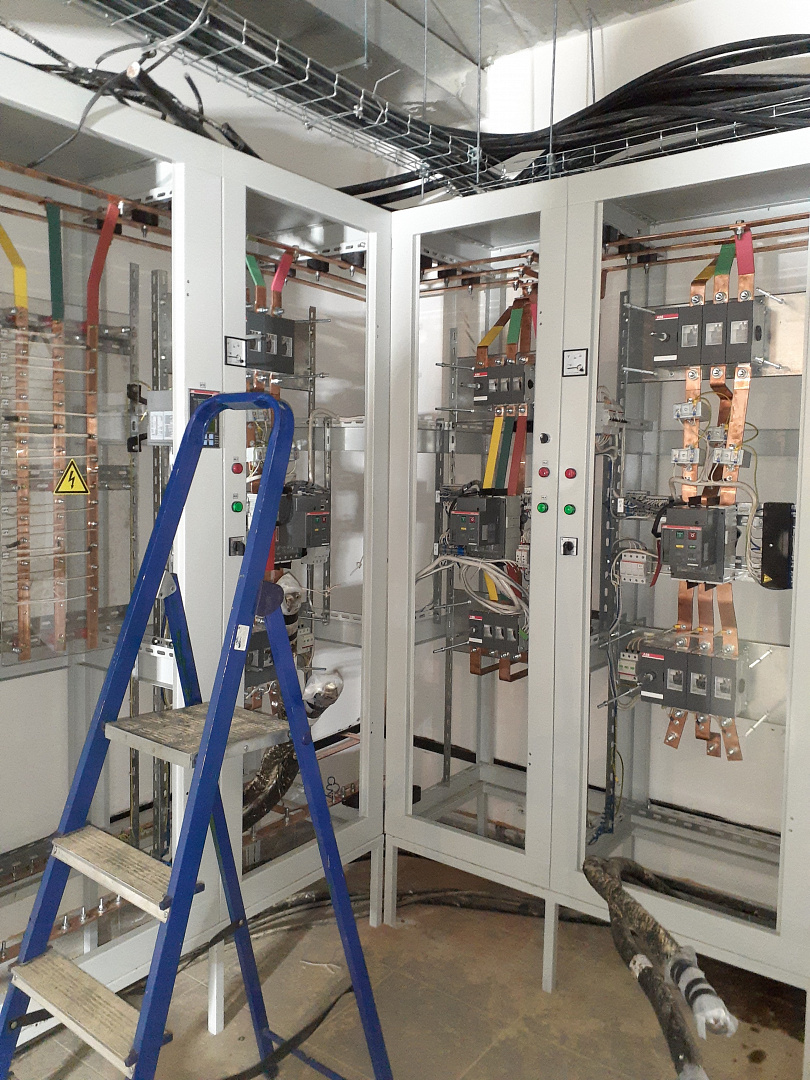

Производство современных трансформаторных подстанций для коммерческих объектов, производственных мощностей, общественных зданий, жилых домов, торговых центров, для сельскохозяйственного и агропромышленного комплекса. В наших работах есть такие предприятия как: аэропорты, нефтеперегонные заводы, перинатальный центр и др. Примеры работ и наши объекты под ключ в фотогалерее.

Купить трансформаторную подстанцию

Как правило, трансформаторная подстанция изготавливается под заказ, в соответствии с требованиями заказчика. По указанным в Опросном листе параметрам составляется расчет цены, высылается коммерческое предложение, при согласовании заключается Договор.

Следующим этапом происходит разработка проекта трансформаторной подстанции. Изготовление металлического или бетонного корпуса происходит одновременно со сборкой и монтажом комплектующими в разных цехах ПКФ "Пересвет".

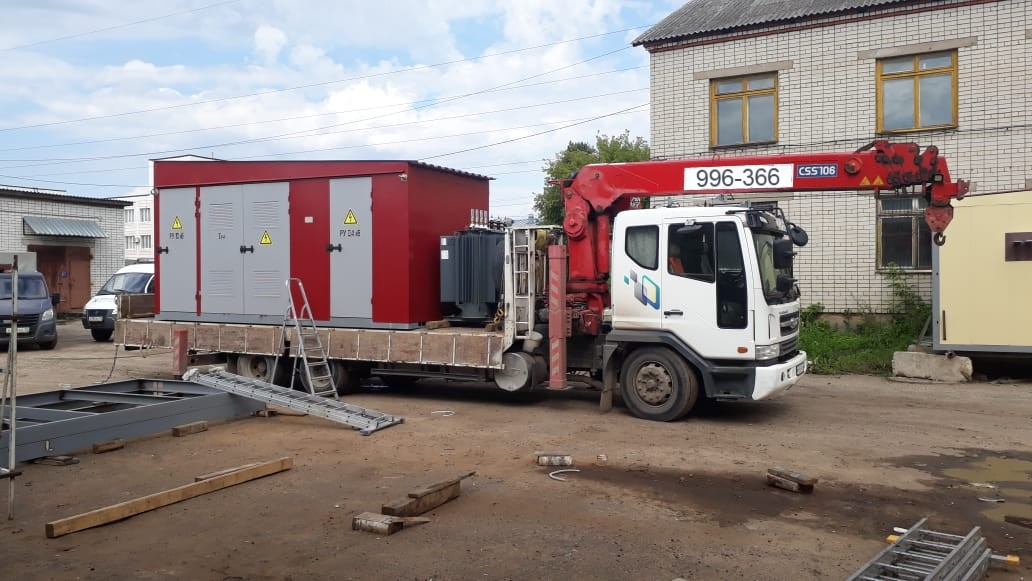

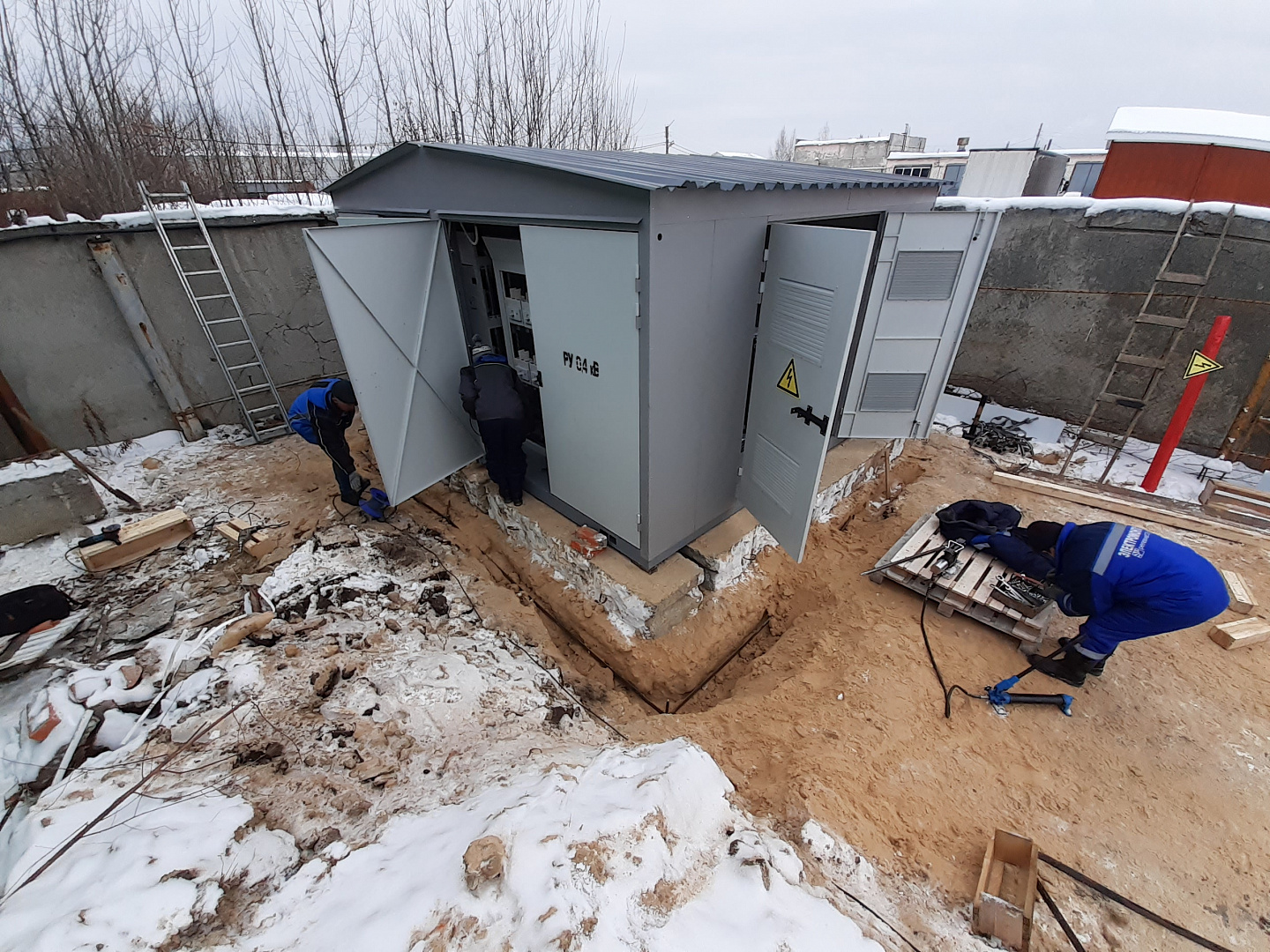

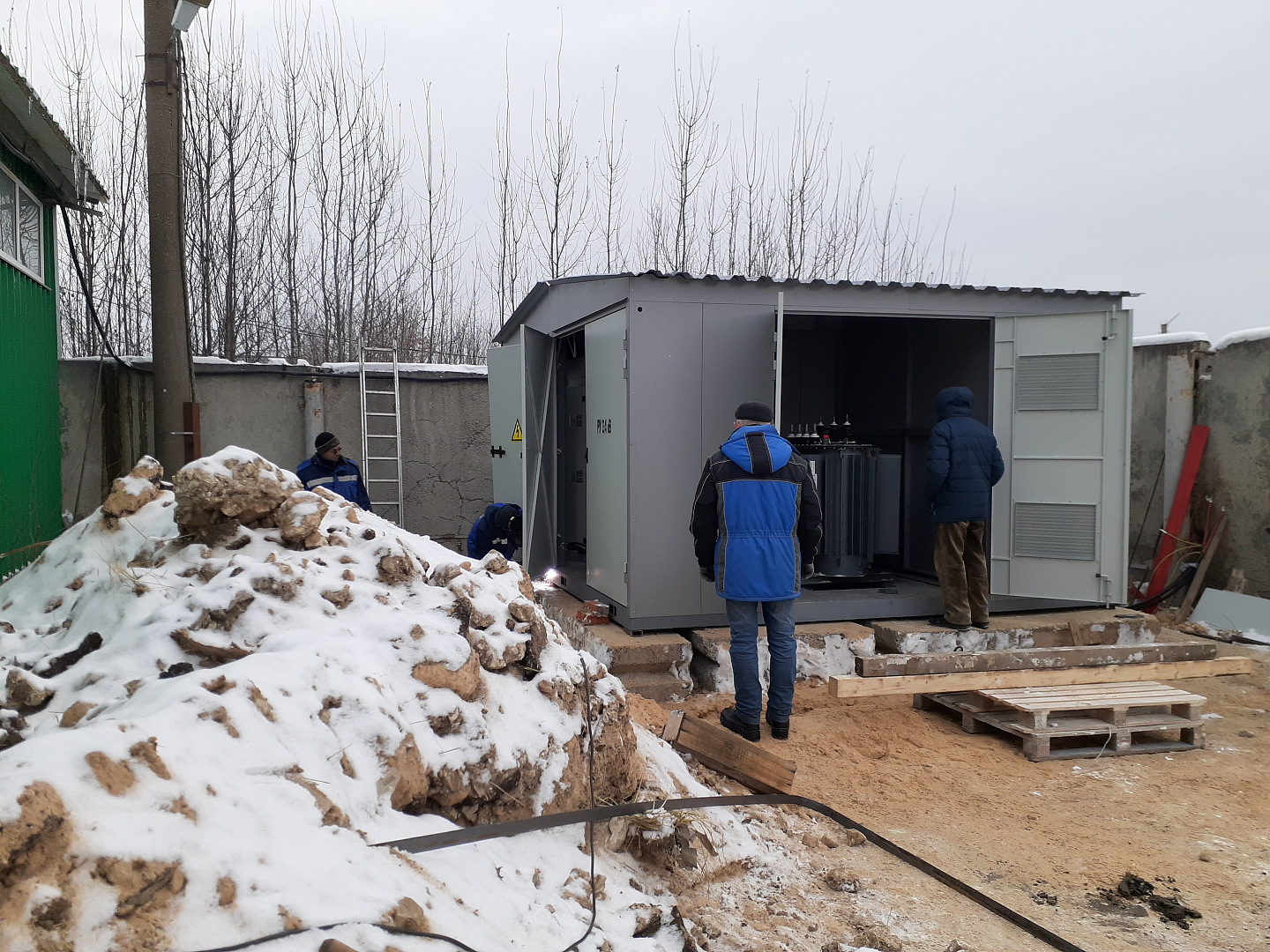

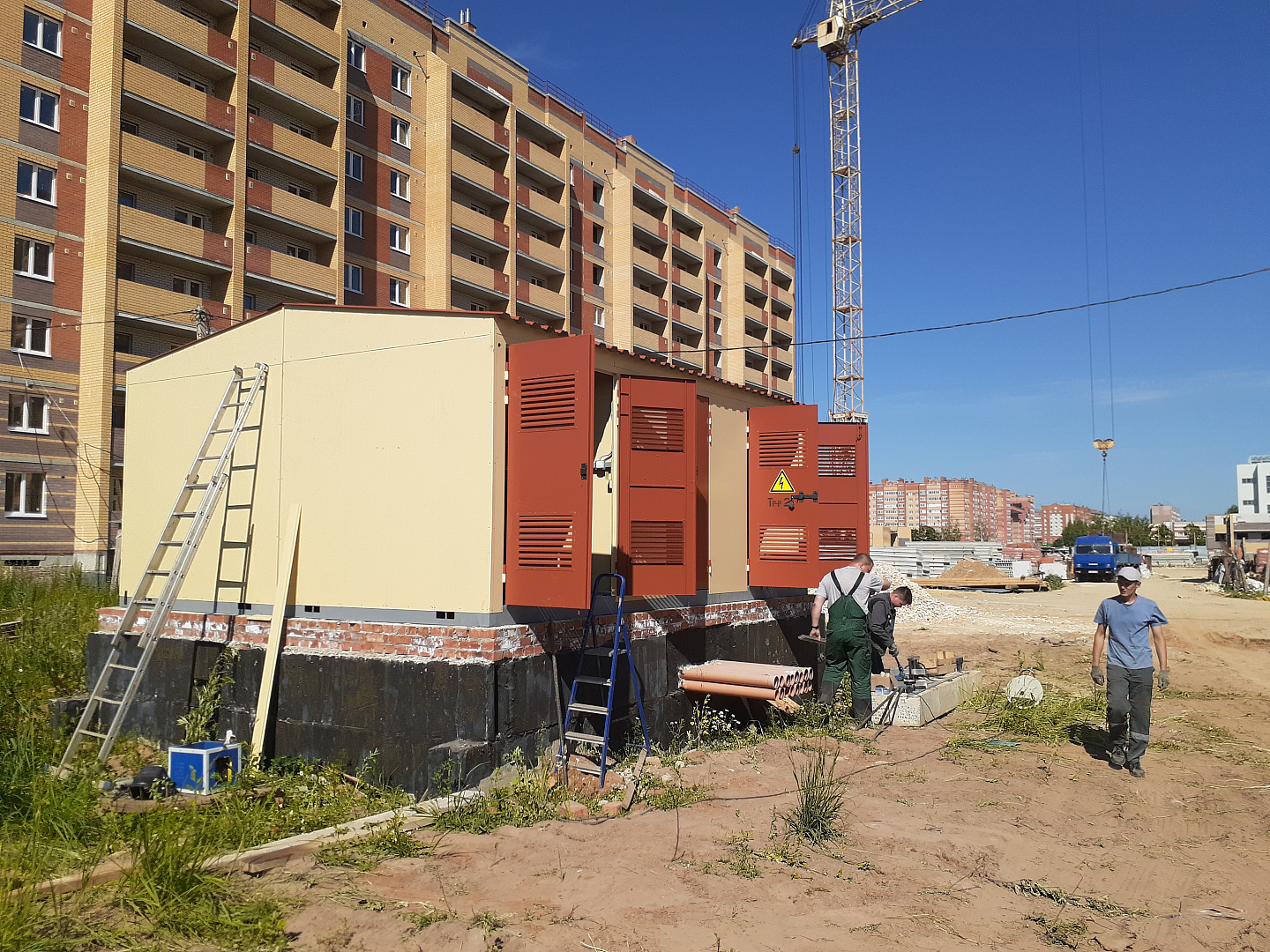

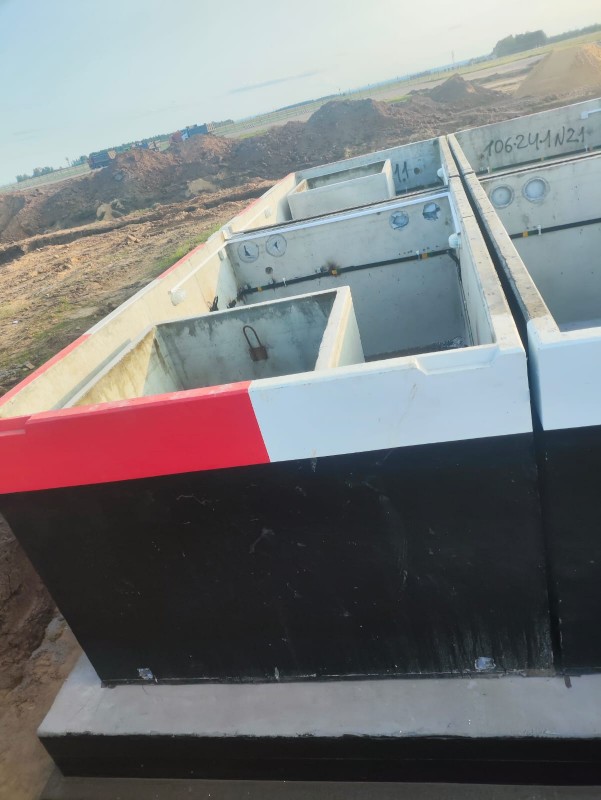

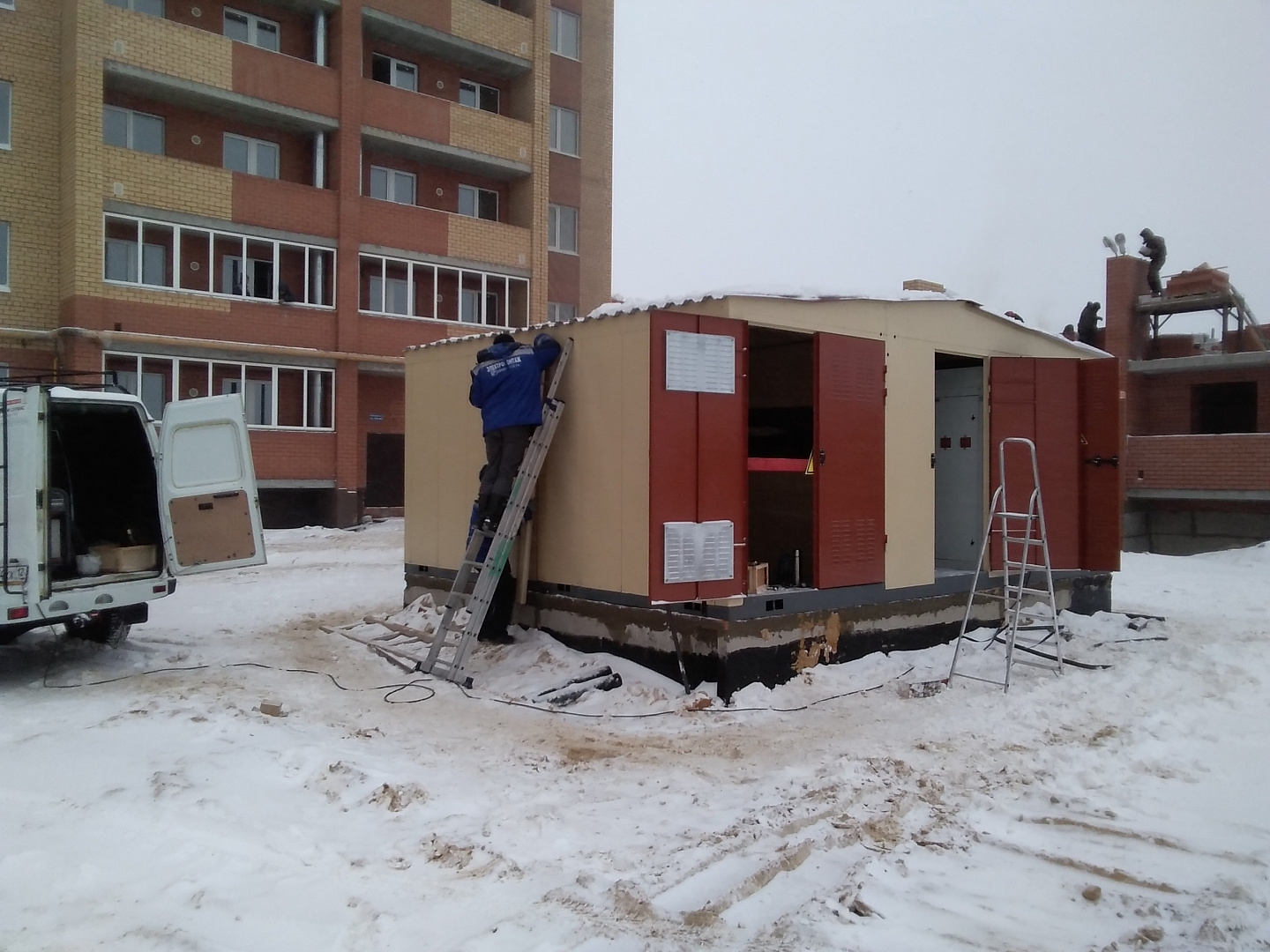

Далее непосредственно на участке наши специалисты проводят земляные работы и строят фундамент на месте установки КТП. С помощью КМУ доставляется и устанавливается готовая трансформаторная подстанция. Следующим, завершающим этапом наши инженеры запускают и налаживают работу КТП, проводят испытания в собственной электролаборатории, предоставляют необходимые документы.

Готовые трансформаторные подстанции в наличии и цены выставлены в каталоге: Трансформаторные подстанции.

---

Купить или заказать комплексную трансформаторную подстанцию в ПКФ "Пересвет" по ценам от производителя. Собственное производство, проектирование, сборка, монтаж пусконаладка, испытания. Гарантия качества и безопасности: контроль ОТК на всех этапах производства. Соответствие всем требованиям и стандартам, только качественные комплектующие.

Доверьте энергоснабжение вашего объекта профессионалам!

Опросный лист или Техническое задание можно отправить на эл. почту: info@peresvet.pro. Вопросы по тел.: 8(8362)720272.
