Прокладка кабеля открытым способом - наружная электропроводка представляет собой монтаж электрических линий по поверхности стен, потолков, опор и других строительных элементов зданий. Открытый способ применяется когда скрытый монтаж невозможен (например в деревянных домах, железобетонных и кирпичных стенах без последующей штукатурки и др), экономически нецелесообразен или требуется быстрый доступ к линиям для их обслуживания.

При открытом способе электропроводки необходимо использовать кабели и провода с надежной оболочкой, а также применять защитные короба, гофротрубы или специальные изоляторы для обеспечения пожарной и механической безопасности.

Открытый способ монтажа электрических линий регламентируется Правилами устройства электроустановок ПУЭ. Ключевые требования ПУЭ и ГОСТ к открытому монтажу электропроводки:

Безопасность и правила монтажа наружной электропроводки

• Геометрия линий: кабель должен прокладываться строго вертикально или горизонтально, а повороты выполняются под прямым углом.

• Высота размещения: при напряжении выше 42 В в обычных помещениях высота трассы должна быть не менее 2 метров от пола, в опасных — не менее 2,5 метров (исключение — спуски к выключателям и розеткам).

• Заполнение коробов: суммарное сечение кабелей не должно превышать 40% от внутреннего объема кабель-канала для избежания перегрева.

• Пожарная безопасность: для открытой прокладки пучками обязаны применяться кабели, не поддерживающие горение и с низким дымовыделением (например, ВВГнг-LS или NYM).

• Соседство с трубопроводами: расстояние при пересечении с водопроводом или отоплением должно быть не менее 5 см, с газопроводом — не менее 10 см.

Преимущества открытого монтажа кабеля

• Простота и скорость монтажа
• Легкий доступ для ремонта и модернизации
• Не нужно штробить стены (нет пыли)
• Единственный безопасный метод для горючих оснований (дерево)

Недостатки открытой схемы

• Подверженность механическим повреждениям
• Может нарушать эстетику интерьера
• Занимает полезное пространство на стенах
• Требует строгого контроля пожаробезопасности кабеля.

Чтобы минимизировать недостатки применяют кабеленесущие системы - короба и трубы, в которых можно спрятать кабели и провода. Выбор системы зависит от того, где именно и как будут проходить провода, требований к защите от внешних воздействий, нагрузки на сеть и эстетических пожеланий.

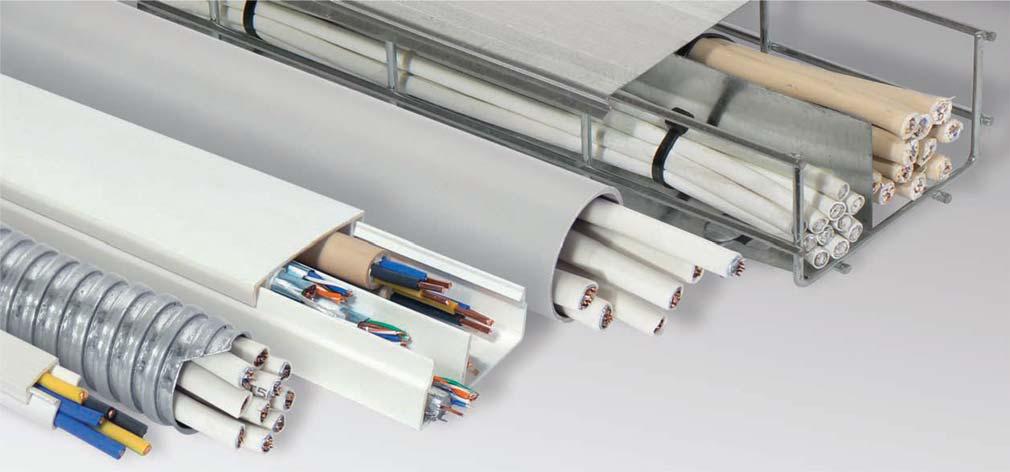

Системы для прокладки кабеля или кабеленесущие системы

Кабеленесущие системы необходимы в большинстве случаев монтажа кабеля или проводов открытым способом - снаружи стен. КНС защищают провода от механических воздействий и повреждений, веса, изгибов. А также защищают от пыли, влаги, воздействия УФ-лучей, обеспечивая аккуратный и эстетичный внешний вид помещения.

1. Кабель-канал: пластиковый короб с защелкивающейся крышкой - самый популярный офисный и жилой вариант. Отличный минималистичный внешний вид, легкий доступ к проводам (можно снять крышку), пожаробезопасность.
   Недостатки: требуют идеально ровных стен, иначе пластик деформируется и крышка может отщелкиваться.

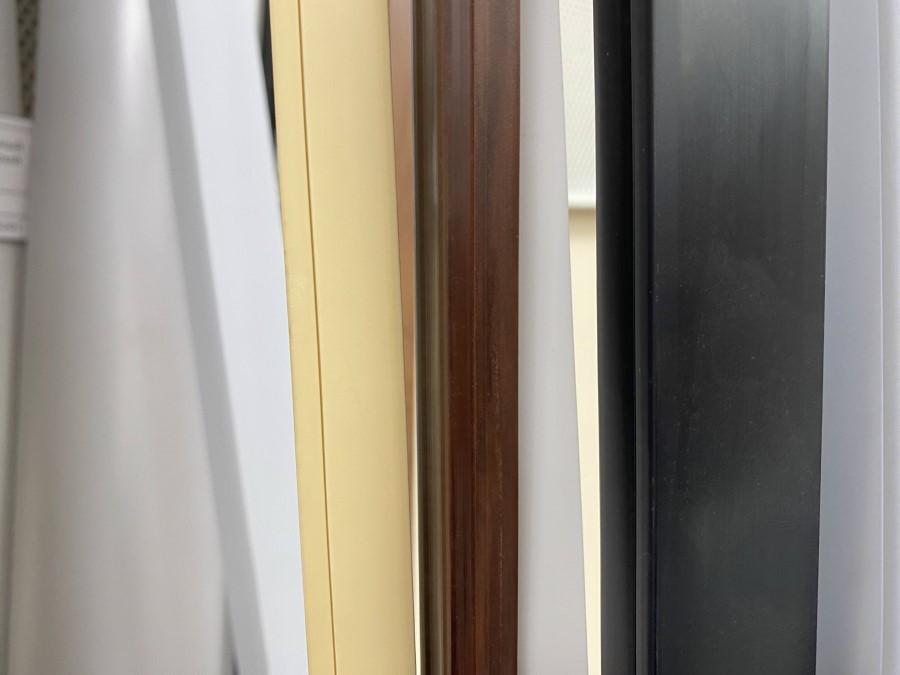

   В нашем магазине всегда в наличии широкий ассортимент цветов кабель-каналов (белый, черный, под дерево и др.) и размеров (удобный подбор под ваше количество и сечение проводов).

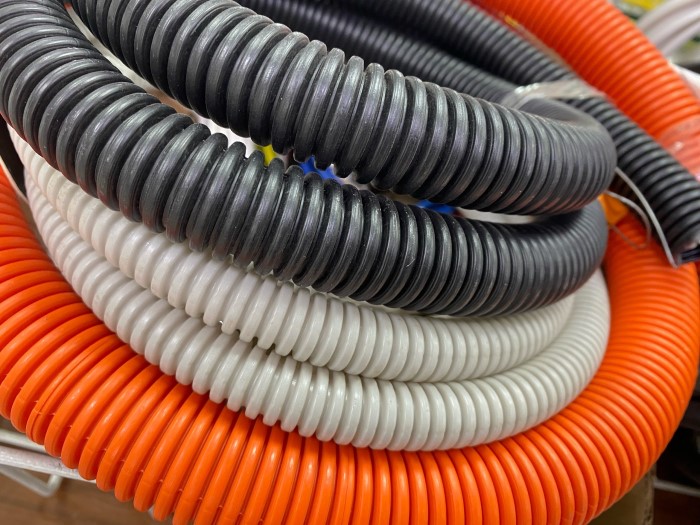

2. Гофрированные трубы (гофра) - гибкие ребристые трубки из ПВХ (для помещений) или ПНД (для улицы). Высокая гибкость (минимум соединителей на поворотах), низкая цена, защищают от влаги и пыли, пожаробезопасность.
   Минусы: сложно протирать от пыли (она скапливается между ребрами), внешний вид имеет «промышленный» или чердачный стиль. Идеальное применение: чердаки, подвалы, деревянные бани, скрытые зоны (за гипсокартоном/потолком), гаражи.
   Главное отличие гофры от кабель-канала в том, что кабель-канал применяют в сухих помещениях, а гофру можно использовать для скрытого монтажа в стяжках, под потолком или на улице.
   Всегда в наличии гофрированные трубы метражом и бухтами, различной плотности и назначения в цветах: белый, черный, серый, оранжевый, под дерево. Трубы гофрированные с протяжкой для удобного заведения кабеля, а также аксессуары: держатели (клипсы), спирали, протяжка (отдельно).

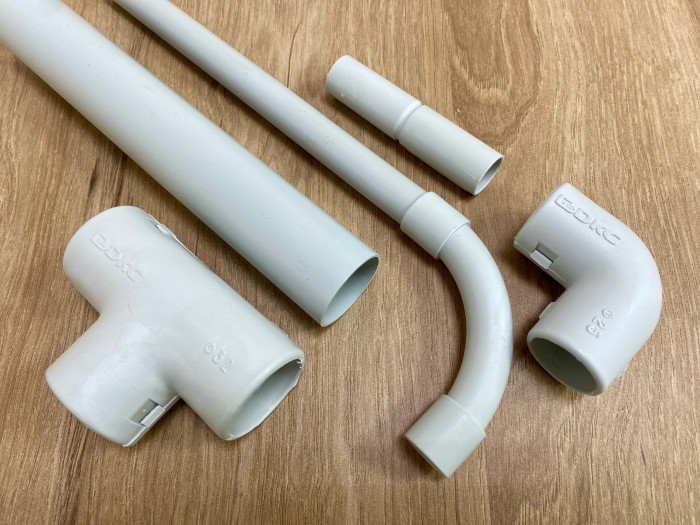

3. Труба гладкая - универсальный элемент, подходит для проведения кабелей, водоснабжения, канализации. Т.к. труба жесткая, не гнется, то для монтажа трассы необходимы дополнительные аксессуары: муфты, повороты, переходники, уголки и др. элементы. Труба имеет серый цвет и отличается только диаметром. В наименовании аксессуаров указывается диаметр трубы, к которой они подходят.
   Наш интернет-магазин предлагает большой ассортимент аксессуаров и типоразмеров труб.

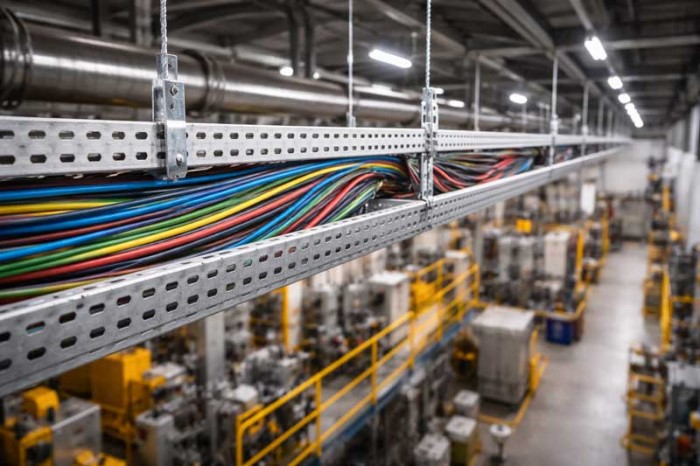

4. Металлические лотки - открытые П-образные металлические конструкции подвешиваются к потолку или монтируются на стены. Плюсы: выдерживают огромный вес, позволяют укладывать сотни кабелей параллельно, обеспечивают отличное охлаждение. Минусы: исключительно промышленный внешний вид, громоздкость, высокая цена. Применяются в торговых центрах, на заводах, складах, в крупных серверных комнатах.Привозим металлические лотки и комплектующие к ним под заказ.

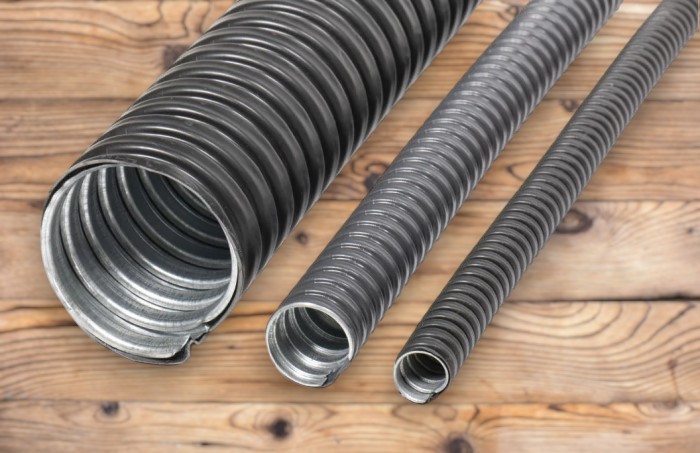

5. Металлорукав - металлическая гофрированная труба в 2 вариантах: из оцинкованной стали и оцинкованная сталь в ПВХ-изоляции. Преимущества: высокая пожаробезопасность - способность выдержать искры и короткое замыкание, прочность к ударам, разрезам и сдавливанию - максимальная защита от грызунов. Применяется для скрытой и открытой проводки в каркасных, щитовых, деревянных домах, на улице для подвода электропроводки к автоматическим воротам, фонарям, септикам.
   Всегда в наличии металлические рукава в ПВХ-изоляции и без изоляции различных диаметров бухтами и метражом.

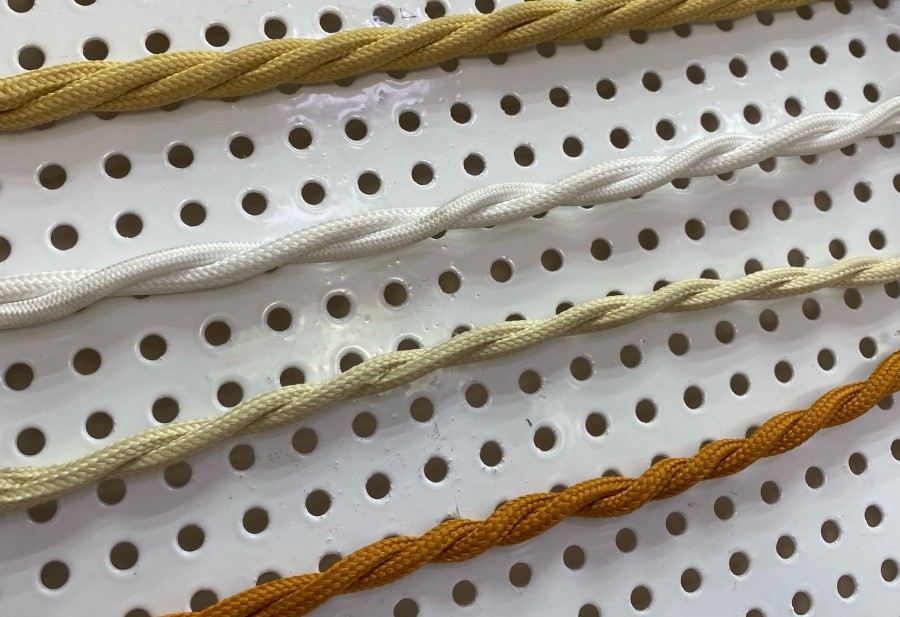

6. Ретро-проводка - на изоляторах. Витой декоративный провод, который натягивается на керамические или пластиковые ролики-изоляторы, закрепленные на стене. Плюсы: красивый и стильный внешний вид, идеальная безопасность для деревянных стен (кабель идет на расстоянии от горючей поверхности). Минусы: высокая стоимость материалов (декоративный провод и керамика стоят дорого), высокая трудоемкость монтажа, кабель легко случайно зацепить и порвать. Применение: бревенчатые дома, брусовые коттеджи, интерьеры в стиле ретро, прованс, лофт.
   Всегда в наличии и под заказ: провод "ретро" витой, изоляторы, распределительные коробки, электроустановочные изделия фарфоровые и пластиковые: рамки, розетки, ретро-выключатели клавишные и поворотные.

Таким образом, электрические провода и в доме, здании и тем более на улице необходимо укладывать в специальные трубы или короба. При выборе системы для прокладки кабеля, нужно учитывать в каких условиях будет использоваться кабель: в помещении или на открытом воздухе, дома или на производстве, в какой степени запыленности и влажности, какие требования к пожарной безопасности, есть ли угроза случайного повреждения проводов или вероятность присутствия грызунов. На выбор часто влияет цена материала, при одинаковых вводных часто предпочитают более дешевый вариант. А также эстетичный вид, возможность выбрать цвет короба или трубы: белый, черный, под дерево и др.

---

В нашем интернет-магазине можно купить кабеленесущие системы и комплектующие к ним по низким ценам оптом и розницу. Доставка по Йошкар-Оле и до транспортных компаний. Оплата банковской картой или любым способом при получении заказа в торговом зале магазина.

Наши менеджеры в торговом зале проконсультируют по вариантам и преимуществам каждой схемы системы.

Электромонтажные услуги по прокладке кабелей на предприятиях, торговых центрах, многоквартирных домах, административных учреждениях. Прокладка кабелей под землей, по воздуху и по стенам, установка опор ЛЭП, подключение электричества и освещения.
